Les bilans énergétiques en phase projet sont primordiales pour une intégration réussi des lots techniques dans un bâtiment. Seulement ce type d’étude est chronophage et les plans ne sont pas complètements figés à ce stade.
Une solution intéressante nous vient de la norme suisse SIA 2024 intitulé « Données d’utilisation des locaux pour l’énergie et les installations du bâtiment ». Ce cahier technique nous stipule qu’il peut être utilisé entre les phase 1 et 3.2 (Nom des phases avant demande d’autorisation en Suisse).
Par la suite il faudra établir des calculs définitif selon les cahier des charges SIA 380/1 et SIA 380/2.
La SIA 2024 utilise la surface et le types des locaux pour réaliser ses calculs. De plus les débits d’air ne devraient pas changer dans les phases suivantes. Nous pouvons donc modéliser la ventilation avec des tailles de gaines qui vont persister dans le projet et donc proposer une étude de faisabilité solide.
Les réseaux de chauffage et de climatisation pourront changer de un ou deux diamètres, ce qui est facilement gérable en prenant un peu de marge dans les passages critiques.

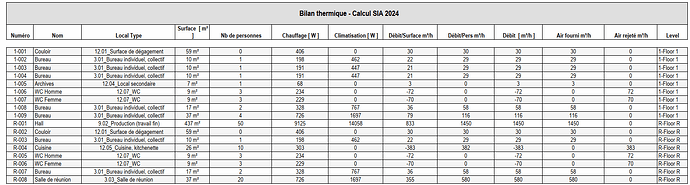

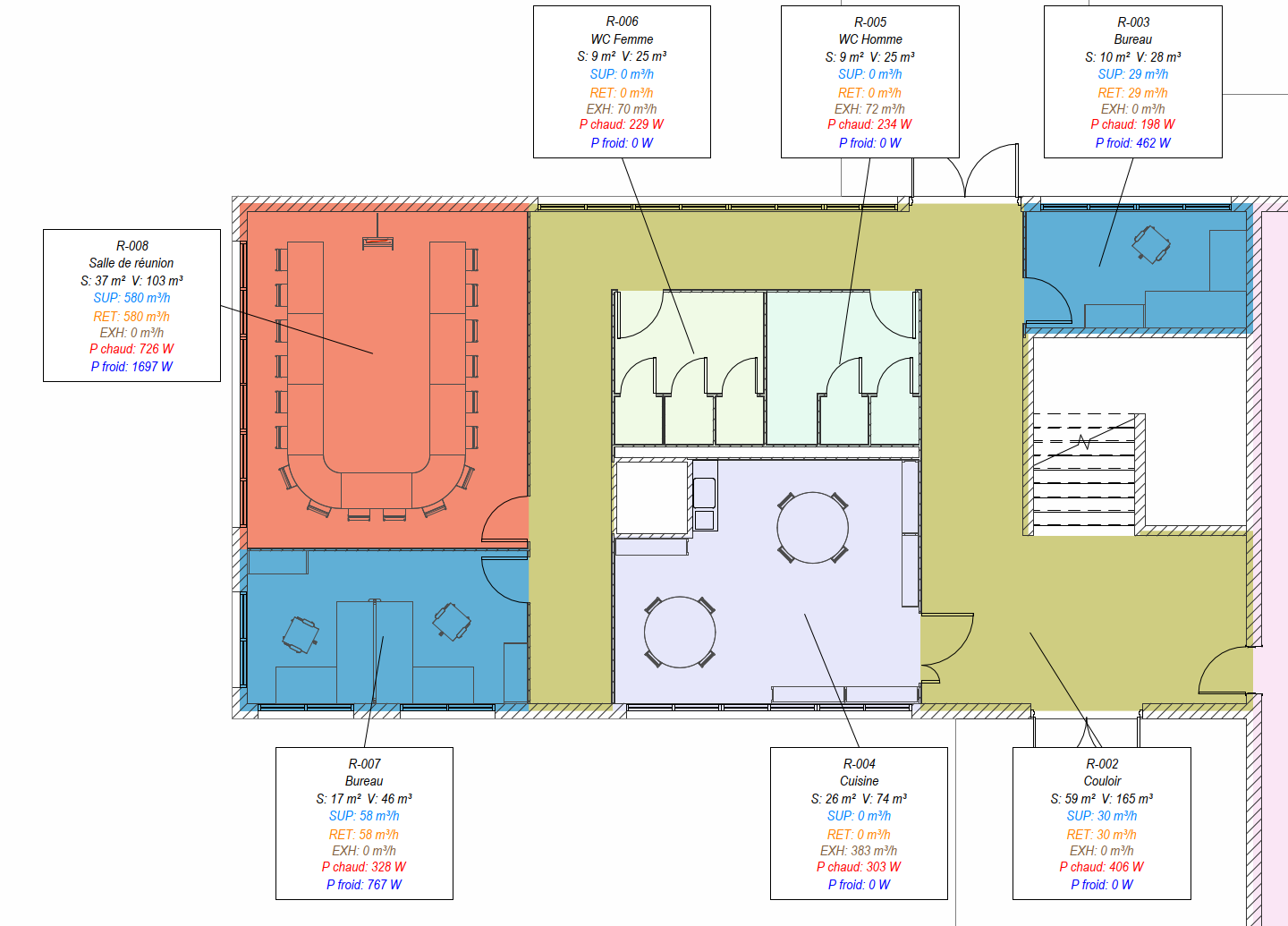

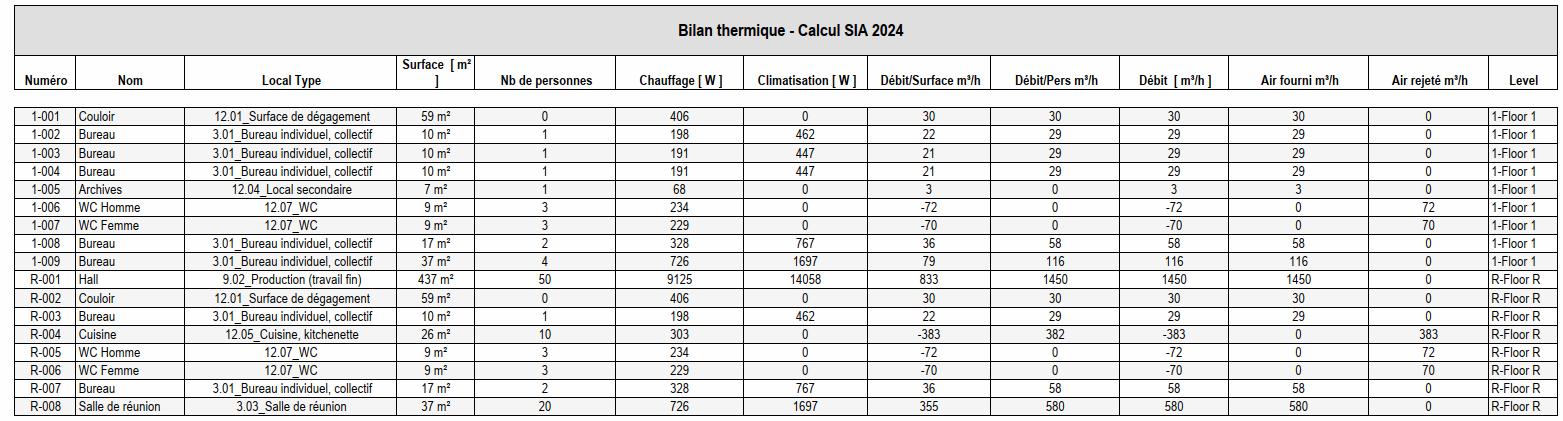

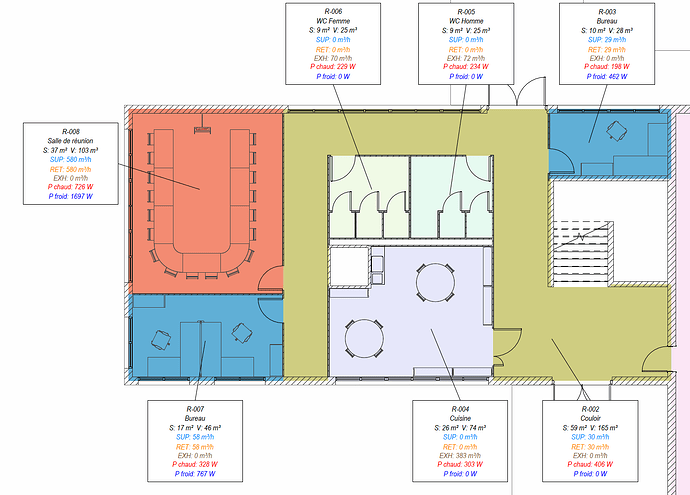

Je vous présente maintenant une étude énergétique CVC d’un bâtiment tertiaire et industriel fictif « LE LYNX », réalisée sur Revit. Elle permet de visualiser les besoins des locaux de manière graphique, ce qui nous permet de dimensionner et modéliser les installations CVC avec méthode et précision.

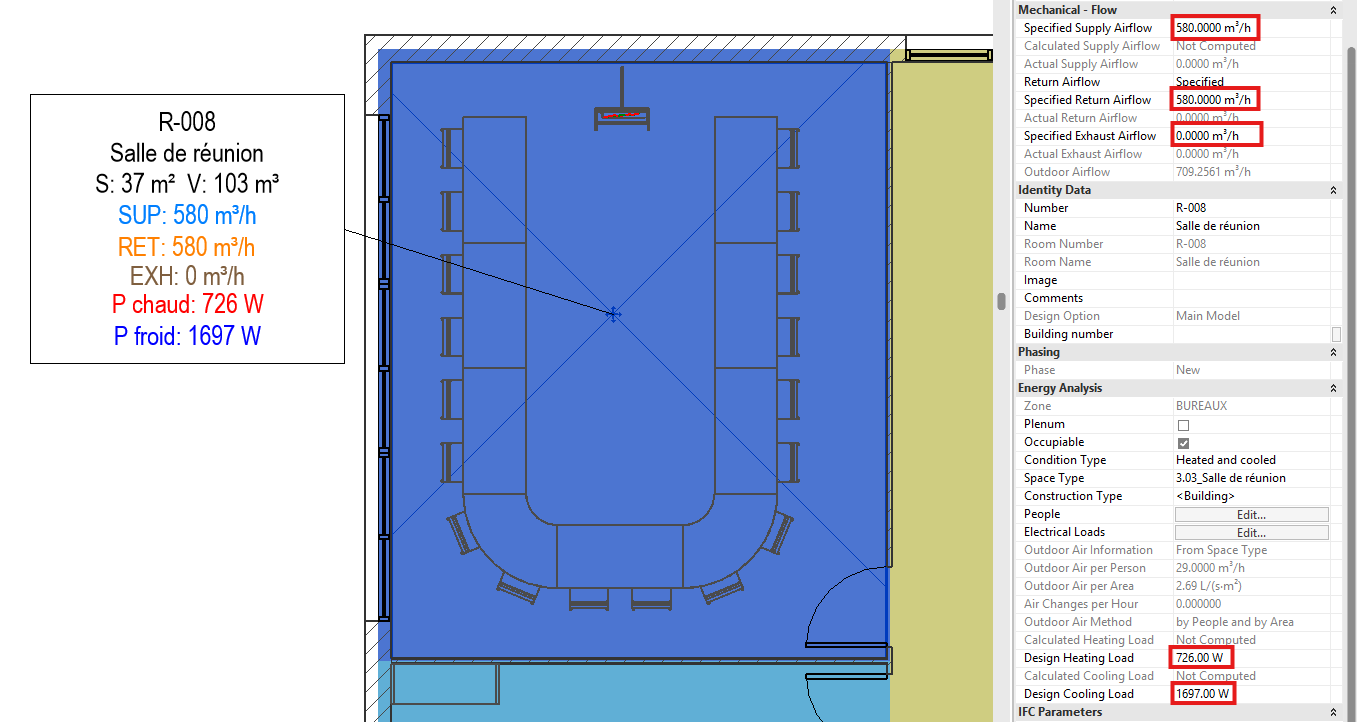

Les valeurs ne sont pas arrondies, elle le seront lors de la mise places des bouches d’aérations, des radiateurs ou autres équipements. Une fois les terminaux mis en place nous pourrons comparer les valeurs dans les Espaces ou les nomenclatures. Pour l’air fourni nous aurons donc les attributs « Specified Supply Airflow » (valeur SIA2024) et « Actual Supply Airflow » (valeur du Air terminal).

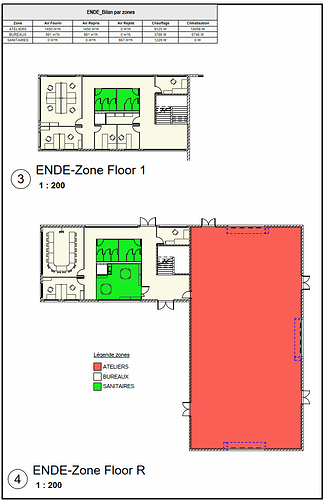

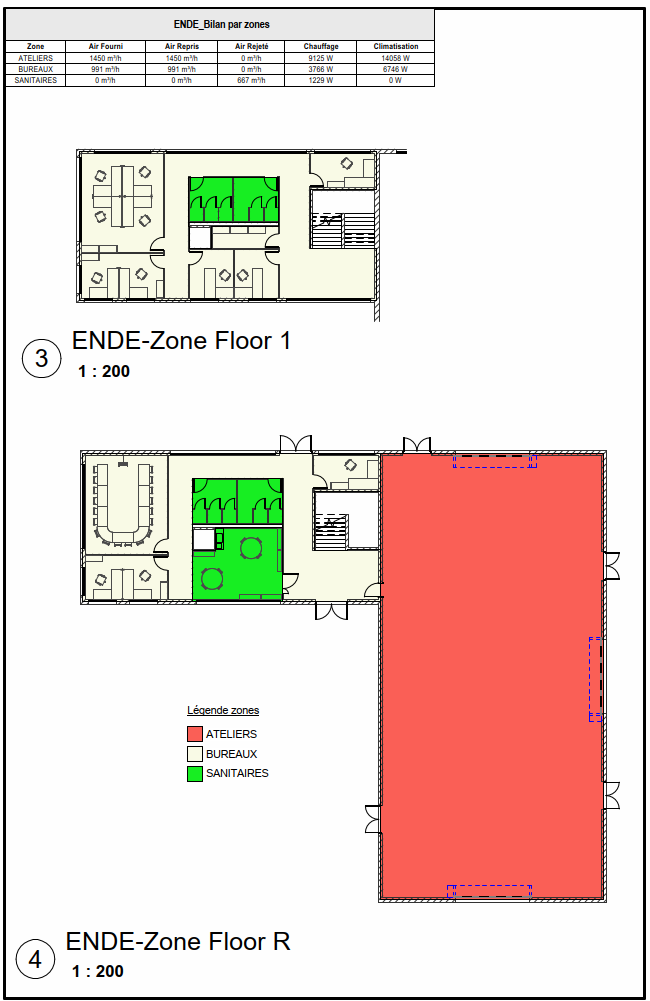

Pour ce projet nous avons 3 systèmes de ventilations. Les bureaux, les sanitaires et le hall. Cela est définit dans Revit par les Zones HVAC.

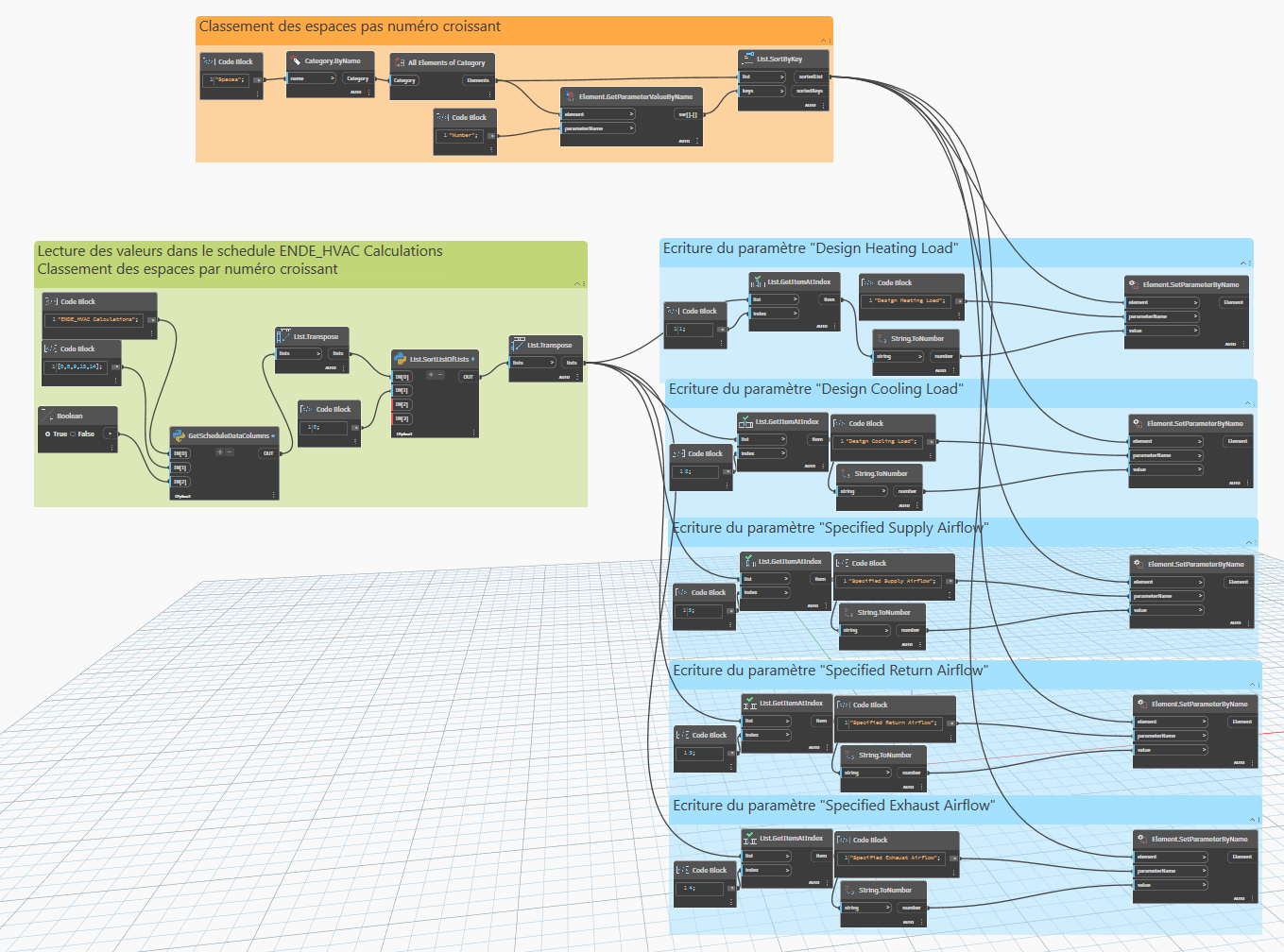

Ce processus a été réalisé avec Dynamo mais il pourrait aussi l’être avec pyRevit. Cela dépendra des méthodes de l’entreprise.
Vous pouvez télécharger le PDF du plan ci-dessous.
LYN-001_BILAN_ENERGETIQUE_CVC_ind_A.pdf (709,5 Ko)
