Démystifier le dépliage UV : votre guide pour débutants
Introduction : Le Mystère de la Texture Déformée
Vous venez de modéliser un magnifique cube 3D. Fier de votre travail, vous décidez de lui appliquer une texture simple, comme un smiley. Mais au lieu d’un visage souriant, vous obtenez une bouillie de pixels étirés et déformés. Que s’est-il passé ? Rassurez-vous, ce n’est pas une erreur de votre part. C’est un simple problème de communication : votre logiciel 3D ne sait pas comment appliquer votre image 2D sur votre objet 3D.
La solution consiste à lui fournir un plan, une sorte de « carte » pour le guider. Cette carte, c’est ce que l’on appelle une carte UV.
1. Qu’est-ce qu’une Carte UV ? La Transformation 2D d’un Objet 3D
1.1. Définition de la Carte UV
Une carte UV est un « guide » ou une « carte routière » en deux dimensions qui indique à un programme 3D comment appliquer une texture 2D sur la surface d’un modèle 3D. Pour créer cet espace plat, les axes de coordonnées de notre monde 3D (X, Y, Z) sont « traduits » en axes 2D. Pour éviter toute confusion, on ne les nomme pas X et Y, mais U et V. C’est de là que vient le nom de carte UV.
1.2. L’Analogie de la Boîte en Carton
Pour visualiser ce processus, l’analogie la plus simple est celle de la boîte en carton.
Imaginez que vous avez une boîte en carton. Pour la poser complètement à plat sur une table, vous devez choisir où la découper le long des arêtes. Le processus de dépliage UV (UV unwrapping) est exactement cela : prendre les polygones (les « faces ») de votre objet 3D et les disposer à plat dans un espace 2D.
1.3. Le Résultat : Une Disposition à Plat
Le résultat final du dépliage UV est une disposition en 2D de toutes les faces de votre modèle. Ces groupes de faces connectées sont souvent appelés des « îles UV » (UV islands). Une fois que votre texture est placée sur cette disposition 2D, elle se plaque parfaitement sur les polygones correspondants de votre modèle 3D, sans distorsion.
2. Pourquoi le Dépliage UV est-il Indispensable ?
2.1. Le Problème de l’Application Automatique
Sans une carte UV créée par l’artiste, le logiciel tente de placer la texture de manière automatique. Le résultat est presque toujours indésirable et imprévisible, car la machine ne peut pas deviner vos intentions créatives.
2.2. Le Contrôle Créatif Total
Le dépliage UV est l’outil qui vous donne le contrôle total sur l’apparence de votre modèle. Créer une bonne carte UV vous offre trois avantages clés :
- Précision : Assurer que les détails de la texture (comme des logos, des motifs ou des traits de visage) se placent exactement là où vous le souhaitez sur le modèle 3D.
- Efficacité : Organiser la disposition 2D de manière logique pour faciliter le travail de texturing, que ce soit en peignant directement sur la carte UV ou sur le modèle 3D.
- Optimisation : Utiliser l’espace de la texture de la manière la plus efficace possible pour maximiser la qualité et les détails, en ne gaspillant aucun pixel.
3. Comment ça Marche ? Les Bases du Processus
3.1. Découper le Modèle avec des « Coutures » (Seams)
La méthode la plus courante pour déplier un modèle consiste à marquer des coutures (seams). Pensez aux coutures comme à des lignes de coupe virtuelles que vous dessinez sur les arêtes de votre modèle 3D. Elles indiquent au logiciel où « découper » pour pouvoir ensuite aplatir l’objet proprement, exactement comme vous le feriez avec des ciseaux sur la boîte en carton de notre analogie.
3.2. Exemples sur des Formes Simples
Pour rendre le concept plus tangible, voyons comment cela s’applique à des formes de base :

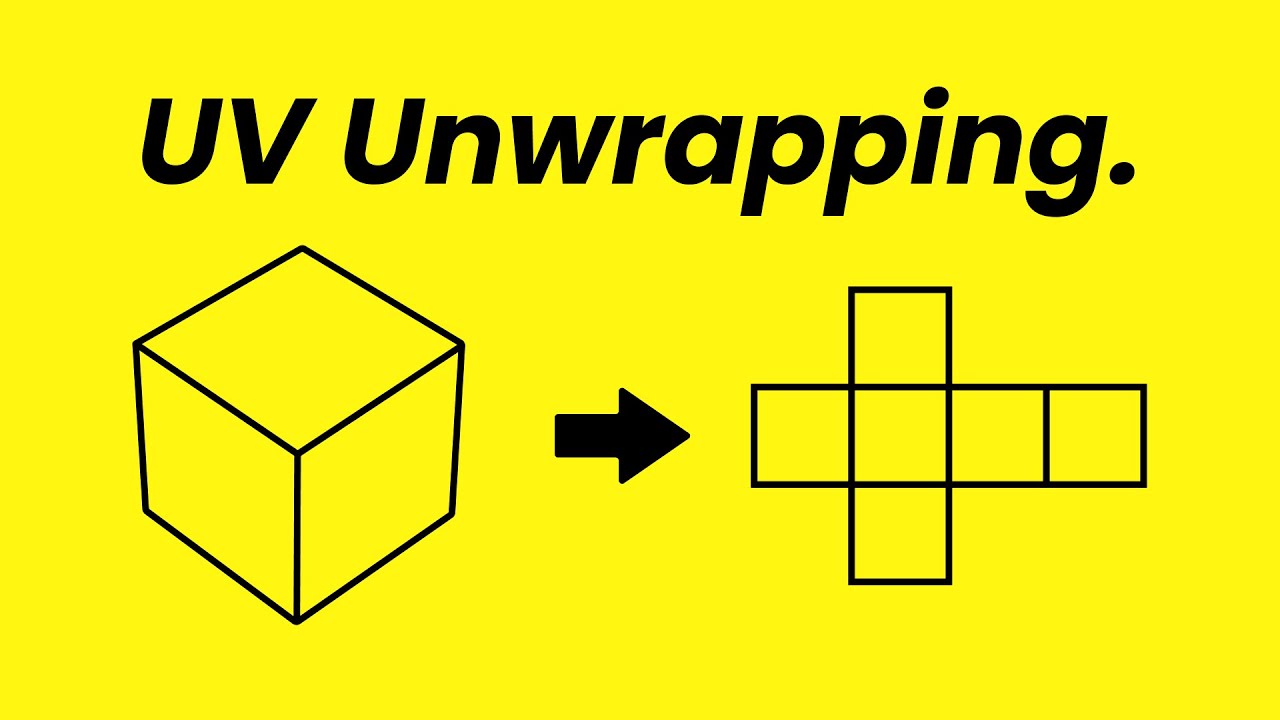

- Pour un cube : On peut marquer des coutures le long de certaines arêtes pour qu’il se déplie comme un patron en forme de croix, en gardant un maximum de faces attachées les unes aux autres.
- Pour un cylindre : Il faut marquer les coutures autour des « couvercles » supérieur et inférieur, ainsi qu’une couture verticale le long de la hauteur du tube. Cela permet au tube de se « dérouler » à plat, et aux couvercles de se détacher proprement.
- Pour une sphère : C’est plus complexe, car il n’y a pas d’arêtes évidentes. Une technique courante consiste à utiliser un cube que l’on a subdivisé et arrondi pour former une sphère. De cette façon, le modèle conserve les lignes directrices du cube d’origine, qui servent de guides parfaits pour placer les coutures de manière logique.
3.3. L’Impact sur le Texturing
La manière dont vous comptez texturer votre modèle influence directement la stratégie de dépliage que vous devriez adopter.
| Méthode | Impact sur les Coutures (Seams) |
|---|---|
| Peinture sur la carte UV (dans un logiciel comme Photoshop) | La disposition doit être très claire et logique. Une bonne organisation permet aussi d’utiliser la symétrie pour ne peindre qu’une moitié du modèle et dupliquer le reste, économisant un temps précieux. |
| Textures procédurales | Les coutures peuvent devenir très visibles. Il faut donc essayer de les cacher dans des zones moins vues du modèle. |
| Peinture directe sur le modèle 3D (dans un logiciel comme Substance Painter) | Le placement des coutures est moins critique car on peut peindre par-dessus, ce qui permet de resserrer les îles UV pour plus d’efficacité. |
4. Deux Concepts Clés pour un Bon Dépliage
4.1. Éviter l’Étirement et la Distorsion
Une carte UV mal dépliée peut « étirer » la texture sur le modèle 3D, causant une distorsion visuelle très disgracieuse. Imaginez un autocollant que vous essayez de plaquer sur une balle : il va forcément se plisser et s’étirer. C’est le même problème en 3D.
Heureusement, la plupart des logiciels 3D fournissent des outils visuels (souvent une superposition de couleurs ou un damier) pour vous aider à identifier et corriger ces zones d’étirement.
4.2. Comprendre la Densité de Texels (Texel Density)
Pensez-y comme à la « résolution » de votre texture une fois appliquée sur le modèle. La densité de texels (un « texel » est un pixel de texture) est la mesure de la quantité de détails de votre image de texture qui peut être affichée sur une zone donnée de votre objet 3D.
Imaginez deux cubes identiques utilisant la même texture. Sur le premier, les faces sur la carte UV sont immenses. Sur le second, elles sont minuscules. Le premier cube affichera une texture nette et détaillée, tandis que le second paraîtra flou et de basse résolution, même si la texture de base est la même.
Maintenir une densité de texels cohérente est particulièrement important dans le jeu vidéo, où l’on veut que différents objets partageant une même texture aient un niveau de détail similaire à l’écran.
Conclusion : Vous Avez les Clés en Main !
Le dépliage UV n’est rien de plus que le processus de traduction d’un modèle 3D en une carte 2D afin d’y appliquer des textures avec contrôle et précision. C’est le pont entre la modélisation et le texturing, une étape fondamentale qui vous donne le pouvoir de donner vie à vos créations.
Ne vous inquiétez pas si cela semble complexe au début. Ouvrez votre logiciel 3D dès maintenant, créez un simple cylindre et essayez de placer les coutures comme nous l’avons vu. Votre mission : le déplier pour que le tube et les deux couvercles apparaissent comme trois îles UV distinctes et sans distorsion. C’est en forgeant qu’on devient forgeron !
