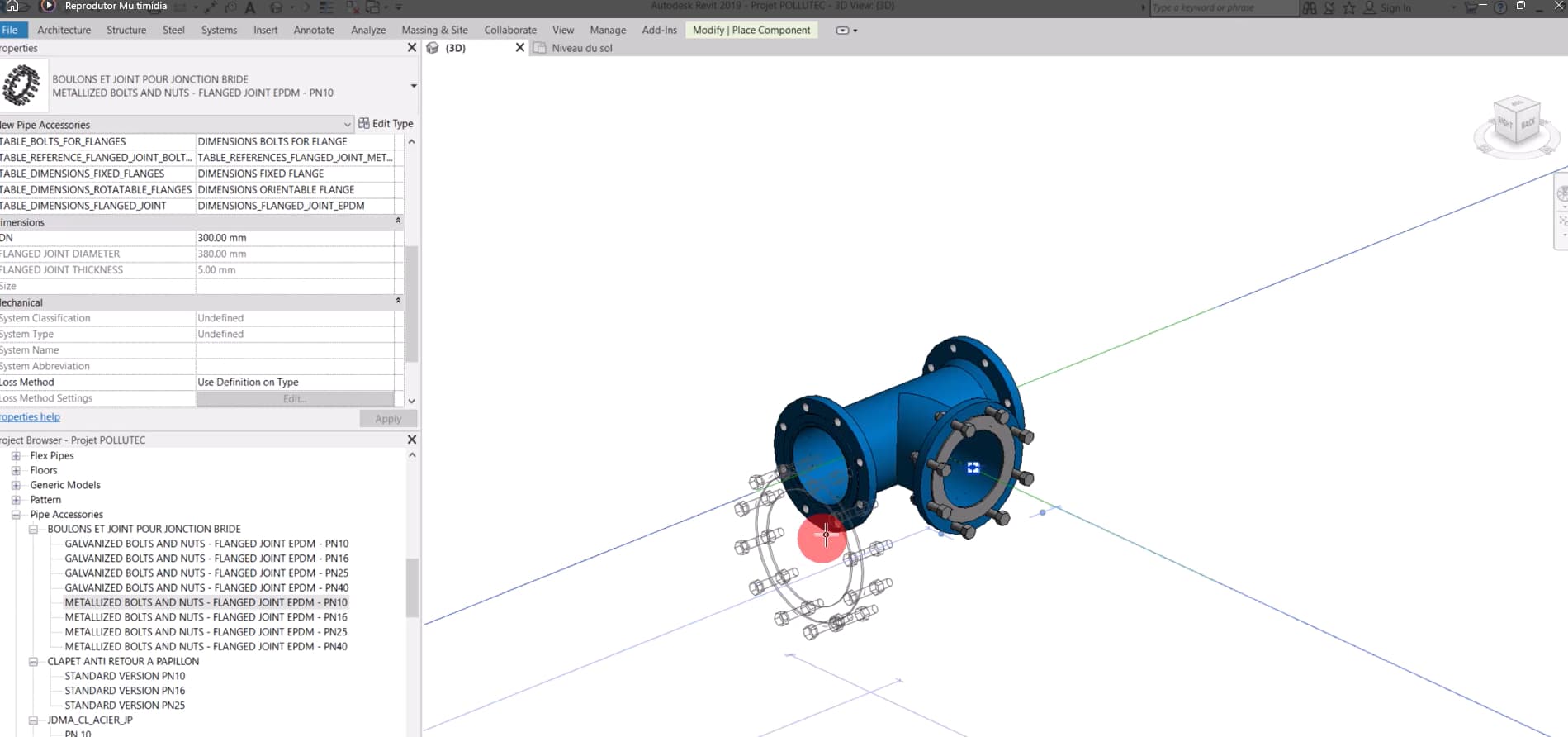

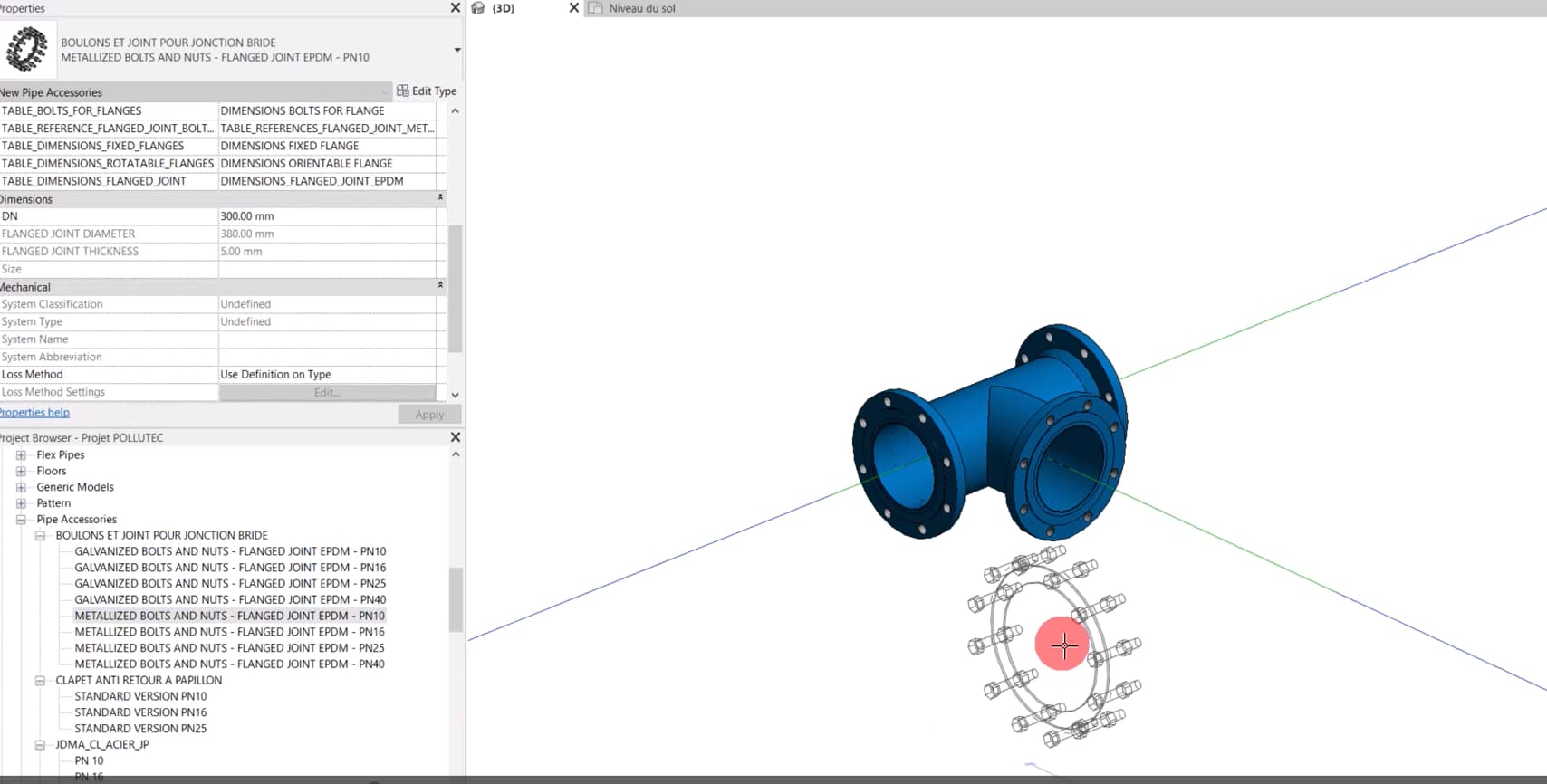

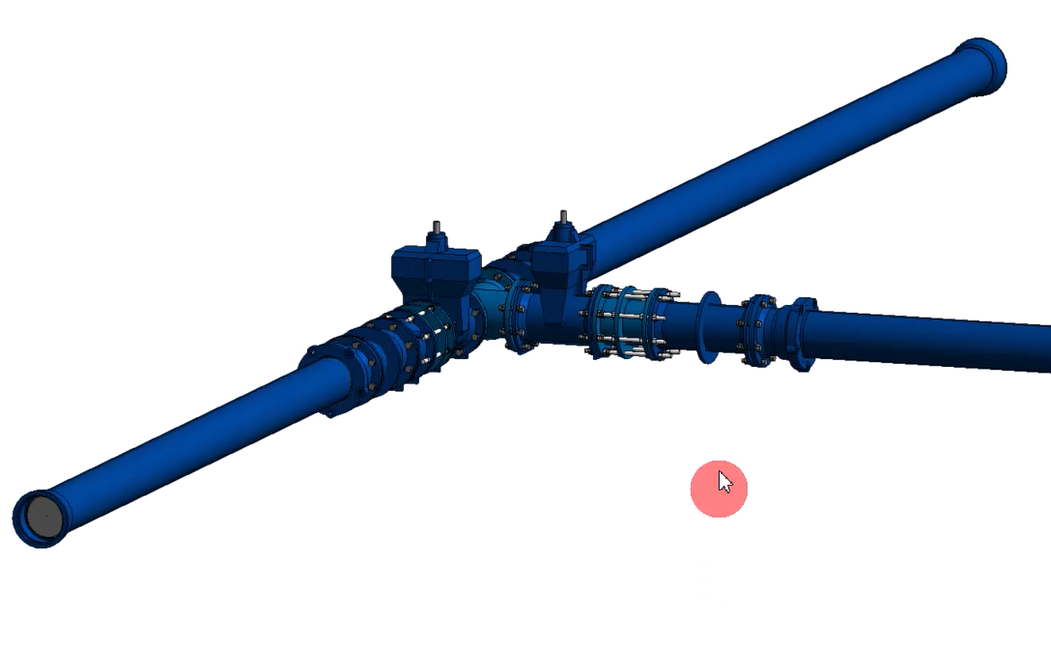

Lorsque vous faites des modélisations 3D de chambre de vanne dans un projet d’eau potable, il est souvent indispensable de tenir compte de l’épaisseur du joint entre 2 brides. Sur des grosses chambres de vannes, ou il y a beaucoup de jonctions, la prise en compte des épaisseurs de joint améliore la précision du dimensionnement. C’est pour cette raison que j’ai développé des familles paramétriques de kit de joints (Bague elastomere+Boulons). On tient compte de la Pression Nominale (PN) et du diamètre nominale (DN). Le nombre de boulons, le diamètre de perçage est fonction du PN et du DN.

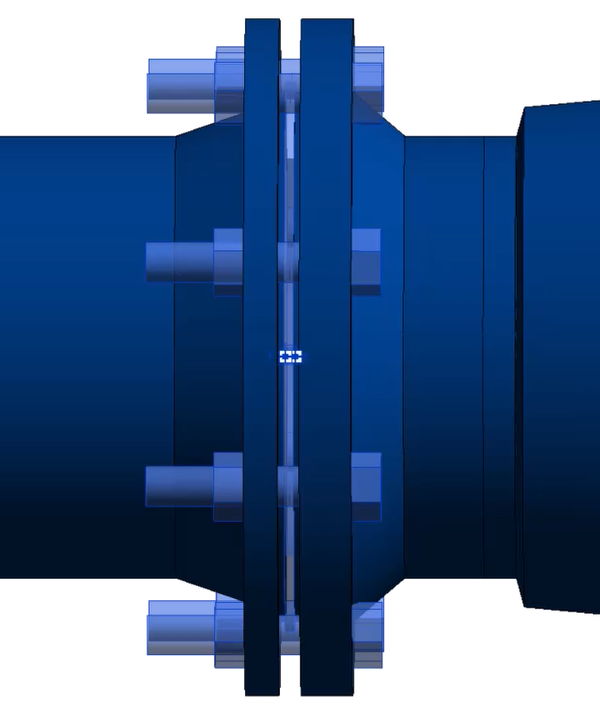

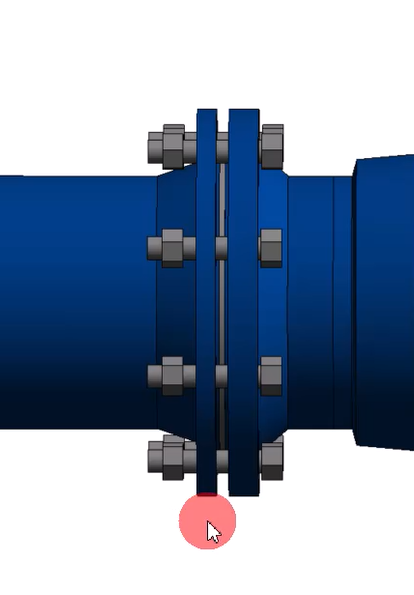

Avec la paramétrisation, on peut également tenir compte de l’épaisseur des brides qui détermine l’écartement entre les écrous des boulons.
Seules les familles paramétriques de Revit® peuvent apporter cette précision
