Guide Expert : Maîtrise de la Fonctionnalité de Nettoyage de Géométrie dans AutoCAD 2027
1. Introduction à la Modernisation des Flux de Travail dans AutoCAD 2027
L’intégrité des données géométriques constitue le socle stratégique de tout projet d’ingénierie complexe. Dans un environnement de production intensive, des erreurs microscopiques — souvent indétectables lors d’une inspection manuelle — s’accumulent et dégradent la qualité des livrables, entraînant des erreurs coûteuses lors des phases de fabrication ou de coordination BIM. L’écosystème AutoCAD 2027 permet désormais d’orchestrer une maintenance préventive grâce à la fonctionnalité de Nettoyage de géométrie. Cet outil de nouvelle génération ne se contente pas de signaler les anomalies ; il audite le dessin pour détecter, visualiser et rectifier intelligemment les imperfections structurelles, garantissant ainsi une précision rigoureuse indispensable à la réussite des projets de grande envergure.
Pour exploiter cette puissance, l’expert doit d’abord maîtriser l’accès à l’outil et configurer son environnement opérationnel.
2. Cadre Opérationnel : Accès et Orchestration de l’Outil
L’efficacité du nettoyage repose sur une interface centralisée qui transforme la correction d’erreurs en un flux de travail fluide. Contrairement aux outils historiques comme OVERKILL (Supprimer les doublons) ou les jointures via PEDIT, qui agissent souvent de manière « aveugle » et globale, le Nettoyage de géométrie propose une approche proactive et visuelle.
Commandes et Variables Système Fondamentales
L’expert doit piloter l’outil via les commandes et variables suivantes :
- OUVRIRNETTOYAGEGEOMETRIE : Initialise la palette de nettoyage. Accessible également via l’onglet Gérer > groupe de fonctions Nettoyage.
- Sélection des objets (Étape critique) : Immédiatement après l’ouverture, l’utilisateur doit sélectionner les entités à analyser. Cette étape permet de limiter l’audit à une zone spécifique ou à un bloc complexe, optimisant ainsi les performances du système sur les fichiers volumineux.
- FERMERREVISIONERREURGEOMETRIE / FERMERNETTOYAGEGEOMETRIE : Commandes dédiées à la clôture sécurisée des sessions de révision et à la libération de l’espace de travail.
- GEOMETRYCLEANUPSTATE : Variable de contrôle indiquant l’état d’activation de la palette dans l’interface.
- GEOMETRYCLEANUPZOOMPAN : Variable essentielle à la navigation ; elle détermine si le clic sur un nœud dans l’arborescence de la palette déclenche un zoom automatique sur l’instance problématique dans l’espace objet.
L’apport stratégique : En remplaçant les inspections manuelles fastidieuses par ce processus assisté, le spécialiste réduit drastiquement les risques d’omission. La transition entre la détection et la correction devient instantanée, mais elle exige une compréhension fine des types d’erreurs identifiées.

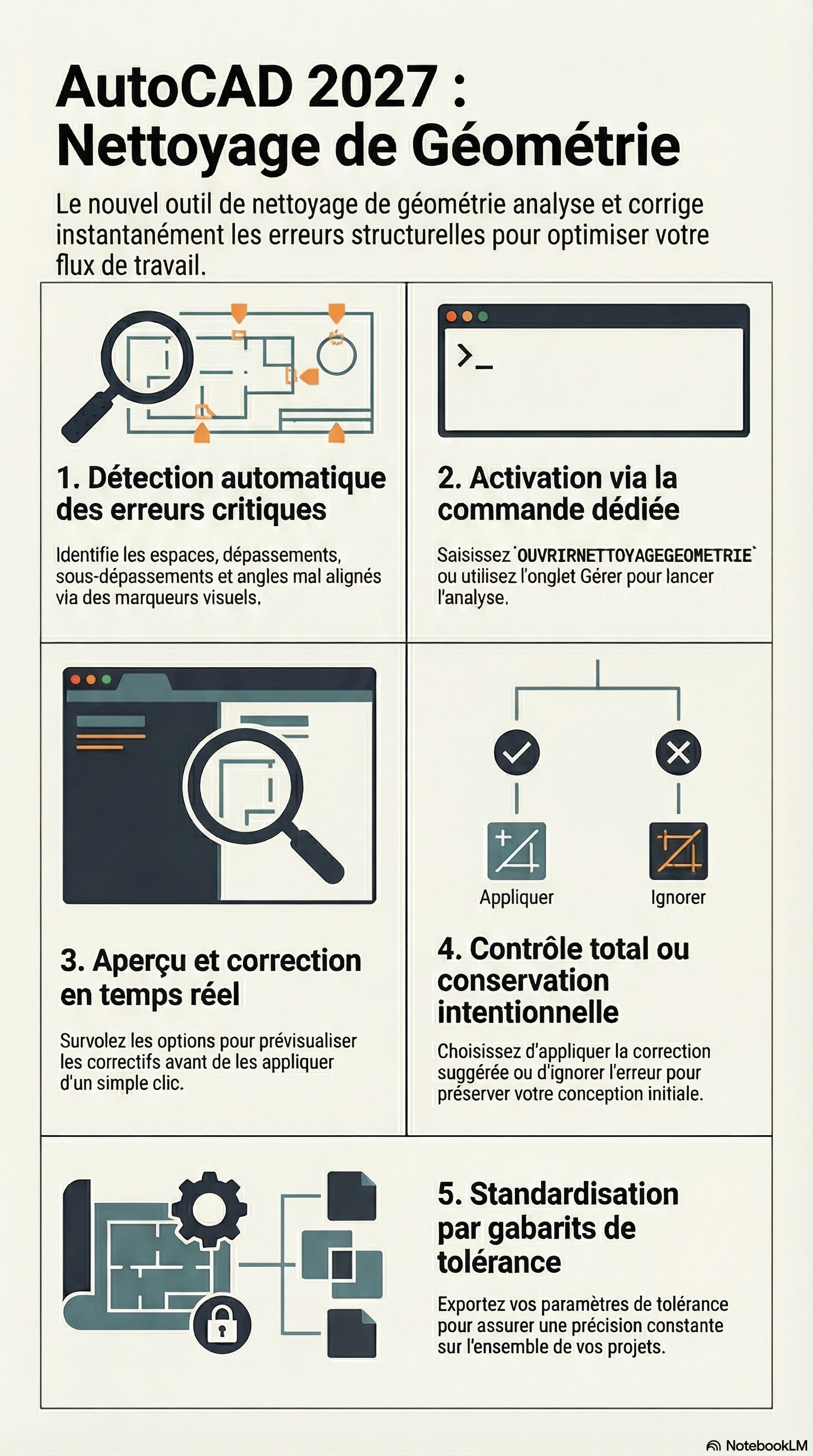

3. Typologie des Erreurs et Protocole de Rectification
La valeur ajoutée de la détection automatique réside dans sa capacité à mitiger les risques liés à la fatigue humaine. L’outil utilise des marqueurs visuels explicites pour cartographier les anomalies. Voici le protocole de traitement pour les quatre types d’erreurs standards :
- Espaces (Gaps)
- Problème : Discontinuité involontaire entre des segments qui devraient former une chaîne continue.
- Solution : L’outil identifie le vide et propose de joindre les extrémités selon la tolérance configurée.
- Dépassements (Overshoots)
- Problème : Segments s’étendant au-delà de leur point d’intersection théorique.
- Solution : Ajustement automatique (Trim) pour une rencontre parfaite des géométries.
- Sous-dépassements (Undershoots)
- Problème : Lignes trop courtes n’atteignant pas leur cible.
- Solution : Prolongement précis (Extend) pour assurer la connectivité topologique.
- Angles mal alignés
- Problème : Micro-déviations angulaires par rapport aux axes orthogonaux ou aux angles de précision.
- Solution : Redressement des segments pour une conformité géométrique absolue.
L’interaction experte : Pour chaque erreur, le spécialiste ne se contente pas de cliquer. En survolant simplement une option de correction dans la palette, un aperçu en temps réel s’affiche dans le dessin. Cette validation visuelle avant application est cruciale pour conserver la maîtrise totale de la conception.
4. Configuration Avancée : Standardisation et Conformité (SOP)
La personnalisation des paramètres n’est pas optionnelle : elle permet d’adapter l’outil aux exigences spécifiques de chaque discipline (tolérances millimétriques pour la mécanique vs centimétriques pour l’architecture).
Personnalisation et Standardisation Operating Procedures (SOP)
- Définition des tolérances : La boîte de dialogue « Paramètres de nettoyage de la géométrie » permet de calibrer les seuils de détection pour éviter les faux positifs.
- Export/Import et Gabarits : La capacité d’exporter ces réglages et d’importer des fichiers gabarits est un levier majeur pour la standardisation au sein d’une agence. Cela garantit que tous les collaborateurs appliquent les mêmes critères de qualité, rendant les fichiers « BIM-ready » ou prêts pour une exportation vers des machines à commande numérique (CNC).
L’apport stratégique : L’option « Conserver tel quel » agit comme un « Override » professionnel. Elle permet à l’expert de valider sciemment une déviation intentionnelle, empêchant l’algorithme d’altérer une intention de conception spécifique. Cette flexibilité assure que l’automatisation reste au service du concepteur, et non l’inverse.
5. Conclusion : Impact Stratégique sur la Précision et la Performance
La fonctionnalité de nettoyage de géométrie dans AutoCAD 2027 redéfinit les standards de qualité des livrables techniques. En éliminant le « bruit géométrique » qui alourdit inutilement les fichiers DWG, cet outil améliore non seulement la précision, mais aussi les performances globales du logiciel lors de la manipulation de jeux de données massifs.
Synthèse des bénéfices pour le professionnel :
- Précision Chirurgicale : Éradication des erreurs de connectivité invisibles.
- Gain de Productivité : Rationalisation du nettoyage par rapport aux méthodes manuelles obsolètes.
- Gouvernance des Données : Standardisation des critères de qualité via l’import/export des paramètres.
En intégrant ce protocole de nettoyage, les spécialistes CAO garantissent la production de documents techniques irréprochables, renforçant ainsi la fiabilité de l’ensemble de la chaîne de valeur, de la conception à la fabrication.
