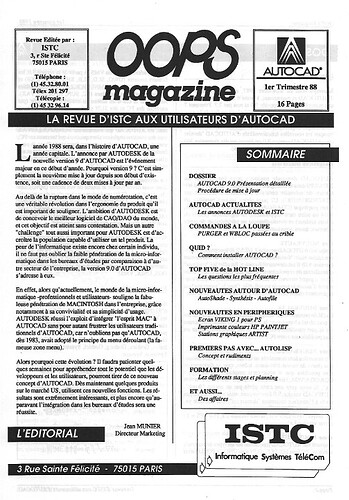

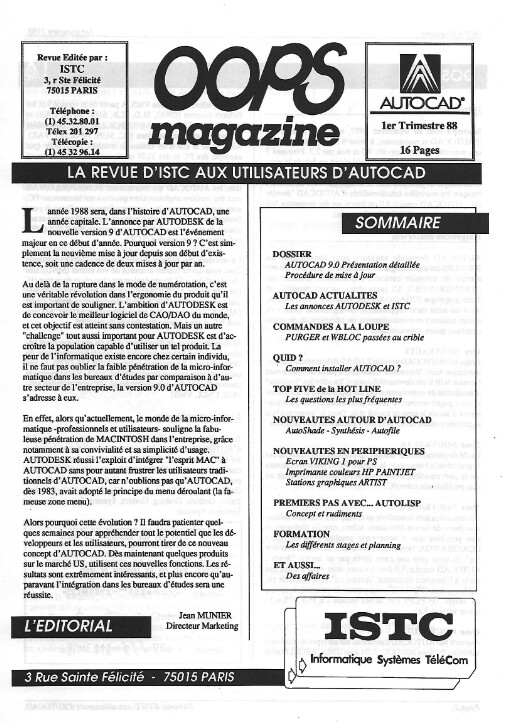

Extraits d’un numéro de OOPS Magazine datant de janvier 1988, produit par ISTC, un revendeur d’AutoCAD®. Le magazine sert de revue d’information pour la communauté francophone utilisant ce logiciel de conception assistée par ordinateur. Il couvre les nouveautés et les mises à jour d’AutoCAD®, offre des conseils pour l’installation et la configuration, et présente des informations techniques sur les commandes, les menus, et les périphériques associés. L’objectif est de soutenir et informer les utilisateurs face aux évolutions du logiciel.
OOPS_Magazine__1988_01__ACAD_R09.pdf (4,9 Mo)
[!Success]Ecoutez la conversation !
Synthèse du Document : OOPS Magazine - 1er Trimestre 1988
Ce numéro de OOPS Magazine, la revue de l’ISTC aux utilisateurs d’AutoCAD®, met l’accent sur la sortie imminente de la version 9.0 d’AutoCAD® et les implications de cette mise à jour pour les utilisateurs. Le document aborde également des aspects techniques, de configuration, de nouvelles fonctionnalités et des informations pratiques pour l’installation et l’utilisation.
Thèmes Principaux et Idées Clés :
Lancement d’AutoCAD® Version 9.0 :
- L’événement majeur de l’année 1988 pour les utilisateurs d’AutoCAD® est la sortie de la version 9.0.
- Cette nouvelle version est présentée comme une « véritable révolution dans l’ergonomie du produit » et vise à « conserver la meilleure logique de CAO/DAO au monde ».
- L’un des principaux défis pour Autodesk® (l’éditeur) est de « d’accroître la population d’utilisateurs » et de surmonter les appréhensions liées à la complexité perçue du logiciel.
- La version 9.0 cible spécifiquement le secteur de la micro-informatique et des bureaux d’études.
Mise à Jour vers la Version 9.0 :
- Le document fournit une procédure détaillée pour la mise à jour depuis les versions antérieures (2.1, 2.5, 2.6, 1.4).
- Un tableau présente les coûts de mise à jour (BASE, ADE1, ADE2, ADE3) en fonction de la version actuelle de l’utilisateur.
| Version actuelle de votre AutoCAD® | BASE | ADE1 | ADE2 | ADE3 |
|---|---|---|---|---|
| 2.1, 2.5 ou 2.6 Base | 2.400,00 | 21.600,00 | 31.200,00 | 31.200,00 |
- Il est souligné que les logiciels ADE (Application Extension) doivent être enregistrés auprès d’Autodesk® pour pouvoir être mis à jour.
- Un nouveau dispositif de protection électronique (le « Dongle ») est associé à la version 9.0, remplaçant le dispositif de protection physique.
Exigences Matérielles et Configuration :
- AutoCAD® version 9.0 nécessite une configuration minimale pour fonctionner sur un XT/AT/PS.
- Les exigences incluent 640 Ko de mémoire centrale (mémoire vive), un coprocesseur arithmétique (8087/80287/80387), 1/2 ports série, un port parallèle, une carte graphique (CGA/EGA/VGA, Hercules, PGC, MCGA 8514 ou autre carte supportée), un digitaliseur (souris ou mieux tablette) et éventuellement une périphérique de sortie (traceur, laser, imprimante).
- Il est précisé que l’utilisation d’un coprocesseur arithmétique est « fortement » conseillée pour améliorer les performances.
- Le document aborde également la configuration du système de fichiers (CONFIG.SYS et AUTOEXEC.BAT) pour optimiser l’utilisation d’AutoCAD®, notamment la gestion des « BUFFERS » et de la variable d’environnement « SHELL ».
- SHELL = COMMAND.COM /P /E:512 indique la taille de l’environnement du DOS à 512 octets.
- BUFFERS = 20 indique que MS-DOS réserve 20 tampons (buffers) en mémoire centrale pour accélérer l’accès aux disques. Il est recommandé d’avoir entre 20 et 40 buffers pour une utilisation normale, et jusqu’à 60 pour une utilisation intensive.
Nouvelles Fonctionnalités de la Version 9.0 :
- Nouvelle Interface Utilisateur (« POPUPS ») : La version 9.0 introduit une nouvelle interface graphique avec des menus déroulants, des icônes, et des boîtes de dialogue. Cette interface est compatible avec différentes cartes graphiques.
- « AutoCAD® version 9.0 fonctionnera mais vous n’aurez pas l’interface utilisateur « dernière cri ». Une nouvelle variable système « POPUPS » vous permettra de connaître la version du « DRIVER » (POPUPS = 0 : driver version 2.X, POPUPS = 1 : driver version 3.X). »
- Entités Graphiques : De nouvelles entités graphiques sont ajoutées, notamment « 3DFACE », « 3DLIGHT », et « COTATION ASSOC ». La version 9.0 introduit également 49 nouvelles polices de caractères, dont Romane, Italics, Scripts, Greek, Gothic, et Simplex.
- Liaison « Dongle » : La protection par clé « dongle » (probablement connectée sur le port série) remplace la protection précédente.
- Nouvelles Commandes de Dessin et d’Édition : Le document liste et décrit plusieurs nouvelles commandes et options :
- « TABLETTE » : Introduction de nouveaux types de lignes (avec options d’échelle : x1, x1/2, x2) et de nouvelles hachures.
- « DDAMODES », « DDEMODES », « DDIPMODES » : Nouvelles commandes liées aux boîtes de dialogue pour configurer les modes de dessin, les entités, les propriétés, et les paramètres d’impression.
- « PEDITE » : Nouvelle option « S » (Spline) pour la commande POLYLIGNE, permettant la visualisation et le contrôle de l’enveloppe de la spline.
- « EDITION ATTRIBUTS - DDATTRE » : Nouvelle boîte de dialogue pour modifier les attributs.
- « SUPPRESSION DES ATTRIBUTS » : Si le nouveau système ATTREQ est mis à 1, l’utilisateur ne sera pas demandé d’entrer la valeur par défaut des attributs.
- « MENU DÉROULANTS ET ICÔNES » : Introduction de l’utilisation des menus déroulants et des icônes, gérés par des fichiers « .MNU » et « .MNX ». Les icônes peuvent être déclenchées par des commandes associées à des sections appelées « ***ICON » et « ***CLICK » dans les fichiers de menu. Elles peuvent être regroupées dans une librairie (SLIDELIB.EXE).
- « ACCROCHAGE AUX OBJETS EXTRUDES » : L’utilisateur peut maintenant accrocher ses points aux arêtes extrudées des entités 3D.
- « OPTION ROTATION POUR LA COMMANDE POINTVUE » : La commande POINTVUE permet désormais de définir l’observateur en x, y, z et le point plan xy sur z (similaire aux coordonnées sphériques).
- « COTATIONS ASSOCIATIVES » : La variable DIMASO devient active lors de la création d’un nouveau dessin.
- « REDÉFINITION DES COMMANDES » : Les commandes REDEF et NONDEF permettent de redéfinir les commandes de base d’AutoCAD®.
- « ACADLIMEM » : Une nouvelle variable MS-DOS « ACADLIMEM » permet de contrôler la mémoire EMS.
- « SLIDELIB.EXE » : Utilitaire permettant de créer une librairie de clichés (slides).
Installation d’AutoCAD® :
- Le document annonce un futur article dédié à l’installation d’AutoCAD® dans le prochain numéro, qui traitera spécifiquement de l’installation et de la configuration des périphériques.
Citations Notables :
- « L’année 1988 sera, dans l’histoire d’AutoCAD®, une année capitale. L’annonce par Autodesk® de la nouvelle version 9 d’AutoCAD® est l’événement majeur en ce début d’année. » (p. 1)
- « A l’aube de la rupture dans le mode de numérotation, c’est une véritable révolution dans l’ergonomie du produit qu’il est important de souligner. L’ambition d’Autodesk® est de conserver la meilleure logique de CAO/DAO au monde et cet objectif est atteint sans contestation. » (p. 1)
- « L’information existe encore chez certain individu, il ne faut pas oublier la faible pénétration de la micro-informatique dans les bureaux d’études par comparaison à d’au tre secteur de l’entreprise, la version 9.0 d’AutoCAD® s’adresse à eux. » (p. 1)
- « Pour les possesseurs d’anciennes versions d’AutoCAD®, une offre spéciale de mise à jour est offerte. En effet, il est possi ble, et c’est quelque soit le niveau de votre version actuelle, de mettre à jour votre AutoCAD®, tout en garantissant une TOTALE COMPATIBILITÉ de l’ensemble de vos dessins et travaux. » (p. 5)
- « Cette version d’AutoCAD® préfigure la nouvelle stratégie d’Autodesk®. » (p. 5)
- « Le nouveau dispositif sera plus « propre » et évitera les inconvénients avec certains périphériques. » (p. 5)
- « Souvenez-vous en septembre 1987, sortait la version 2.6 d’AutoCAD® et maintenant, à peine 6 mois plus tard, voici une nouvelle version, appelée 9.0 et non pas 2.7. Pourquoi ? Et bien tout simplement parce qu’il s’agit en fait de la nou velle « release » d’AutoCAD® commercialisée. » (p. 2)
En résumé, le document est une introduction détaillée aux nouveautés et aux exigences d’AutoCAD® version 9.0, mettant en évidence l’importance de cette version, les procédures de mise à jour, les améliorations de l’interface utilisateur, et les aspects techniques de configuration.
