Introduction à AutoCAD® Plant 3D™ : Le guide pour débutants
1. Qu’est-ce qu’AutoCAD® Plant 3D™ ?
AutoCAD® Plant 3D™ est un jeu d’outils spécialisé, intégré à AutoCAD®, conçu spécifiquement pour la conception et la modélisation d’installations industrielles. Il ne s’agit pas d’un logiciel entièrement nouveau, mais d’une extension puissante destinée aux professionnels qui utilisent déjà AutoCAD® et qui souhaitent optimiser leur flux de travail, automatiser les tâches complexes et améliorer considérablement leur productivité dans le domaine de l’ingénierie d’usine.
2. Le principal avantage : Un gain de productivité spectaculaire

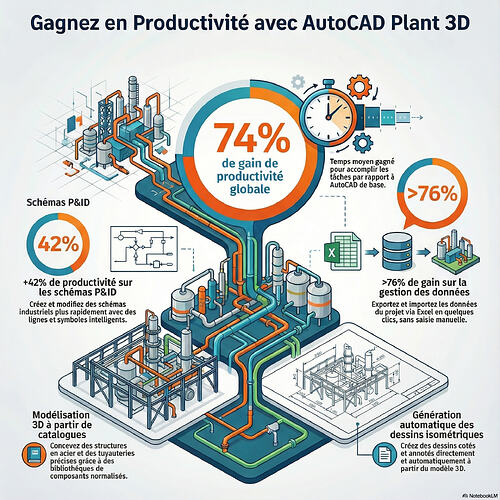

L’argument principal en faveur de l’adoption d’AutoCAD® Plant 3D™ peut être résumé en un chiffre clé.
Le jeu de type plan 3D permet un gain de productivité globale de 74 % par rapport au temps nécessaire pour accomplir les tâches dans AutoCAD® de base.
Pour un nouvel utilisateur, ce chiffre signifie concrètement que des projets qui prenaient des semaines peuvent être réalisés en quelques jours. Le logiciel automatise les processus fastidieux et sujets aux erreurs, permettant au concepteur de se concentrer sur l’ingénierie plutôt que sur le dessin.
3. Les fonctionnalités clés de Plant 3D™
Pour atteindre un tel gain d’efficacité, Plant 3D™ s’appuie sur plusieurs domaines fonctionnels intégrés. Voici les piliers qui structurent le travail dans cet environnement :
- Création et modification de P&ID (schémas tuyauterie et instrumentation)
- Modélisation 3D (structures et tuyauterie)
- Gestion des données d’ingénierie
- Création de dessins isométriques
- Gestion des spécifications de tuyauterie
- Collaboration sur les projets
1. Création et Modification de P&ID (Schémas Tuyauterie et Instrumentation)
1.1. Le point de départ : Le Gestionnaire de Projet
Avant même de dessiner une seule ligne, tout commence dans le Gestionnaire de Projet. Il s’agit du centre de contrôle qui organise tous les dessins, modèles et données du projet. Grâce à un assistant de configuration, l’utilisateur peut très facilement créer un nouveau projet en définissant des paramètres essentiels comme les unités (métriques ou anglo-saxonnes) et les normes de symboles (par exemple, PIP) à utiliser, garantissant ainsi la cohérence dès le départ.
1.2. Dessiner un P&ID intelligent
Contrairement à AutoCAD® de base où chaque ligne et chaque symbole est une entité « morte », Plant 3D™ transforme le P&ID en un schéma intelligent et dynamique.
- Placement des équipements L’utilisateur sélectionne des équipements standardisés (cuves, pompes, échangeurs) depuis des palettes d’outils et les place dans le dessin. Le logiciel propose d’insérer immédiatement les étiquettes correspondantes, le tout en quelques clics. Ces symboles sont des blocs dynamiques qui peuvent être facilement modifiés si nécessaire.
- Traçage des lignes de tuyauterie Les lignes tracées dans Plant 3D™ ne sont pas de simples traits. Ce sont des objets « dynamiques » qui contiennent des informations cruciales comme le diamètre nominal, le sens d’écoulement et les données d’étiquette. Lorsque l’on connecte une ligne à un équipement, le piquage se place automatiquement.
- Insertion des composants (vannes, réductions) Les composants comme les vannes ou les réductions s’insèrent intelligemment sur les lignes de tuyauterie. Par exemple, si l’on place une réduction entre deux tuyaux de diamètres différents et que l’on inverse ensuite ces diamètres, la réduction s’inverse automatiquement pour s’adapter à la nouvelle configuration, ce qui élimine les erreurs manuelles.
1.3. Le gain de productivité sur les P&ID
L’approche intelligente de Plant 3D™ se traduit par des gains mesurables. Par exemple, l’ajout de nouvelles lignes de tuyauterie représente une réduction de l’effort de 30 % par rapport à AutoCAD® de base. Pour l’ensemble des tâches liées aux P&ID, le gain de productivité moyen est de 42 %. Une tâche aussi courante que la modification du diamètre d’une ligne complète est effectuée en moyenne deux fois plus rapidement qu’avec AutoCAD® de base.
Une fois le schéma de principe établi, voyons comment Plant 3D™ transforme ces plans en une maquette 3D intelligente.
2. Modélisation 3D : Structures et Tuyauterie
2.1. Création de structures métalliques
Les concepteurs peuvent rapidement créer des structures en acier (poutres, colonnes, etc.) en utilisant des catalogues de profils basés sur des normes internationales (AISC, CISC et DIN). Le principal avantage est que l’utilisateur n’a plus besoin de saisir manuellement les dimensions de chaque profilé. Il suffit de sélectionner la norme, la forme et la taille, ce qui garantit la conformité et élimine les erreurs de saisie.
2.2. Routage de la tuyauterie 3D
La modélisation de la tuyauterie 3D est l’un des points forts de Plant 3D™. Pour un débutant, les avantages les plus importants sont :
- Utilisation de catalogues : Tout comme pour les structures, les composants de tuyauterie (vannes, brides, coudes) sont sélectionnés à partir de catalogues. Le concepteur n’a pas à se soucier des dimensions, qui sont garanties correctes et conformes aux spécifications.
- Placement intelligent : Le logiciel anticipe les besoins. Par exemple, lors de l’insertion d’une vanne à brides, les brides d’accouplement correspondantes sont placées automatiquement, ce qui représente un gain de temps considérable.
- Aide au routage : Pour connecter deux équipements, Plant 3D™ peut proposer plusieurs solutions de tracé (acheminements) possibles. Le concepteur n’a plus qu’à choisir celle qui lui convient le mieux, accélérant ainsi massivement la phase de conception.
2.3. Comparaison : Plant 3D™ vs. AutoCAD® de base
Le tableau suivant illustre la différence fondamentale d’approche entre les deux outils pour la modélisation 3D.
| Caractéristique | Approche avec AutoCAD® Plant 3D™ | Approche avec AutoCAD® de base |
|---|---|---|
| Composants | Utilise des catalogues de composants aux dimensions correctes et normées. | Nécessite une bibliothèque de blocs étendue ou le dessin manuel de chaque composant. |
| Modèle | Crée un véritable modèle 3D en taille réelle. | Produit une série de dessins 2D « orthographiques » (des vues en plan et en élévation qui ne sont pas liées entre elles). |
| Vues | Génère automatiquement de nouvelles vues (coupes, élévations) à partir du modèle 3D. | Oblige à redessiner manuellement chaque nouvelle vue. |
Au-delà de la simple géométrie, la véritable puissance de Plant 3D™ réside dans la gestion des données associées à chaque composant.
3. Gestion des Données d’Ingénierie
3.1. Le Gestionnaire de Données : Votre tableau de bord
Plant 3D™ intègre un outil puissant appelé le Gestionnaire de Données. Il se présente comme une interface de type tableur (similaire à Microsoft Excel) qui affiche toutes les informations de tous les objets du projet (équipements, lignes, vannes, instruments). Depuis cette interface unique, l’utilisateur peut visualiser, filtrer, trier et modifier en masse les propriétés des composants sans avoir à les sélectionner un par un dans le dessin.
3.2. Le flux de travail : Importer et Exporter
L’un des flux de travail les plus efficaces est l’échange de données avec Excel, qui se déroule en quatre étapes simples :
- Exporter les données : L’utilisateur exporte la vue de données souhaitée (par exemple, la liste de toutes les vannes du projet) vers un fichier Excel en quelques clics.
- Modifier dans Excel : Les ingénieurs ou les gestionnaires peuvent compléter ou modifier les informations directement dans la feuille de calcul, en utilisant les fonctionnalités familières d’Excel.
- Importer les modifications : Le fichier Excel mis à jour est réimporté dans le Gestionnaire de Données de Plant 3D™.
- Mettre à jour le dessin : Le logiciel met en évidence les changements. L’utilisateur n’a plus qu’à les accepter pour que le dessin et le modèle 3D soient instantanément mis à jour avec les nouvelles données.
3.3. Un avantage incontestable
Cette fonctionnalité est révolutionnaire par rapport à AutoCAD® de base, où ce processus est entièrement manuel. Sans Plant 3D™, il faudrait extraire les données à la main, les saisir dans une feuille de calcul, puis reporter manuellement toute modification dans le dessin. Ce processus est non seulement lent, mais aussi extrêmement sujet aux erreurs, car il n’existe aucun lien entre le dessin et la feuille de calcul. Plant 3D™ automatise ce lien, offrant un gain de productivité de plus de 76 % pour ces tâches de gestion de données.
Une fois le modèle 3D renseigné, Plant 3D™ peut générer automatiquement des documents essentiels, à commencer par les dessins isométriques.
4. Création Automatique de Dessins Isométriques
4.1. Du modèle 3D au plan 2D en quelques clics
À partir du modèle 3D complet, Plant 3D™ peut générer automatiquement des dessins isométriques de tuyauterie. Ces plans, essentiels pour la fabrication et le montage sur site, sont créés en sélectionnant simplement les lignes de tuyauterie concernées (par ligne individuelle ou par réseau complet) et en lançant la commande. Le processus s’exécute en arrière-plan, libérant le concepteur pour qu’il puisse continuer à travailler sur le modèle ou d’autres tâches cruciales pendant que le logiciel génère les livrables.
4.2. Un résultat complet et intelligent
Le dessin isométrique généré n’est pas un simple croquis. Il est complet, annoté et coté, et inclut :
- Les symboles corrects pour chaque composant.
- Les étiquettes et les identifiants de chaque élément.
- Les tableaux de nomenclature (listes de matériel) détaillant quantitativement tous les composants nécessaires.
Tout cela est basé sur des styles et des gabarits prédéfinis et personnalisables.
4.3. L’efficacité par rapport à la méthode manuelle
Dans AutoCAD® de base, la création d’un isométrique est une tâche laborieuse. L’utilisateur doit dessiner manuellement la géométrie, placer les blocs un par un, couper et ajuster les lignes, puis ajouter toutes les cotes et les attributs à la main. Le pire inconvénient de cette méthode est sa rigidité face aux changements. Avec Plant 3D™, une simple régénération suffit. Avec AutoCAD® de base, une modification mineure est déjà coûteuse en temps, mais une modification importante peut obliger à redessiner entièrement l’isométrique, anéantissant des heures de travail.
Mais comment le logiciel sait-il quels composants utiliser et comment les assembler ? La réponse se trouve dans les spécifications de tuyauterie.
5. Spécifications de Tuyauterie et Personnalisation
5.1. Qu’est-ce qu’une spécification de tuyauterie ?
Une spécification de tuyauterie (ou « spec ») est un document numérique qui sert de règle du jeu pour un projet. Elle contient la liste de tous les composants de tuyauterie autorisés, avec leurs informations détaillées : matériaux, pression nominale, dimensions, type de connexion, etc. C’est ce qui garantit que lorsqu’un concepteur route un tuyau, il n’utilise que des pièces conformes aux exigences du projet, assurant ainsi une cohérence totale. Concrètement, c’est la spécification qui guide l’outil de routage 3D, en s’assurant que chaque coude, vanne ou bride que vous placez est non seulement de la bonne dimension, mais aussi du bon matériau et de la bonne pression nominale, conformément aux exigences du projet.
5.2. Le « Spec Editor » : L’outil de personnalisation
Plant 3D™ est livré avec un outil supplémentaire appelé Spec Editor. Ce programme permet aux administrateurs ou aux concepteurs avancés de créer et de modifier les spécifications pour les adapter aux besoins de chaque projet. Avec cet outil, il est possible de :
- Ajouter de nouvelles pièces à une spécification à partir de catalogues de fabricants.
- Définir des règles de raccordement (par exemple, quel type de raccord utiliser pour créer une branche sur un tuyau principal).
- Personnaliser les propriétés des composants pour répondre à des exigences spécifiques.
Une fois les P&ID, le modèle 3D et les livrables créés, comment partager et collaborer efficacement sur ces données ?
6. Collaboration Accélérée et Écosystème Autodesk®
6.1. Travailler sur le Cloud
Les projets Plant 3D™ peuvent être enregistrés et synchronisés directement sur le cloud d’Autodesk®. L’avantage principal de cette approche est qu’elle permet un partage sécurisé des données du projet avec toutes les parties prenantes, où qu’elles se trouvent. De plus, le cloud gère automatiquement l’historique et le versionnage des fichiers, assurant que chaque membre de l’équipe travaille toujours sur la dernière version et qu’une traçabilité complète du projet est maintenue sans effort manuel.
6.2. Intégration dans le flux de travail BIM
Plant 3D™ fait partie de la collection Autodesk® et s’intègre donc parfaitement avec d’autres outils majeurs comme Revit® (pour l’architecture et le bâtiment) et Navisworks® (pour la revue de projet et la détection de conflits). Cette interopérabilité permet de combiner la maquette de l’usine avec les modèles d’autres disciplines (génie civil, structure, CVC) pour créer une maquette numérique complète du projet et vérifier la cohérence globale avant le début de la construction.
6.3. Accès Web et Mobile
L’abonnement à AutoCAD® inclut également l’accès à AutoCAD® sur le web et à une application mobile. Cela signifie que les dessins et les modèles peuvent être consultés, annotés et même modifiés à partir de n’importe quel ordinateur via un simple navigateur web, ou directement sur une tablette ou un smartphone sur le terrain, facilitant la communication et la prise de décision.
7. Conclusion : Pourquoi choisir Plant 3D™ ?
Pour un débutant ou un utilisateur d’AutoCAD®, passer à Plant 3D™ représente une évolution majeure : c’est passer d’un simple outil de dessin à un outil de conception intelligent et basé sur les données. En automatisant les tâches répétitives comme la création de nomenclatures, la génération de dessins isométriques ou la mise à jour des données, Plant 3D™ permet non seulement de travailler beaucoup plus vite, mais aussi de réduire drastiquement les risques d’erreurs. Adopter Plant 3D™ n’est pas simplement un changement d’outil ; c’est une évolution stratégique qui vous positionne pour concevoir les usines intelligentes et basées sur les données du futur.
