Cet article répond aux questions fréquentes concernant le nouveau service d’abonnement Autodesk® appelé AutoCAD® Web, lancé le 8 août 2022. Il explique que cette offre remplace le programme précédent d’application Web gratuit, offrant désormais un accès aux fonctionnalités de base d’AutoCAD® via un navigateur et des appareils mobiles pour une flexibilité accrue. L’article clarifie également l’impact sur les utilisateurs existants du programme d’application Web gratuit, ainsi que sur les abonnés à AutoCAD®, AutoCAD LT® et l’ancienne application mobile, détaillant comment ils peuvent accéder à la nouvelle offre. Enfin, il aborde les options de renouvellement pour les abonnés mobiles et la compatibilité avec les applications tierces.
[!Success]Ecoutez la conversation !
Qu’est-ce qu’AutoCAD® Web et quels sont ses principaux avantages ?
AutoCAD® Web est une solution de CAO basée sur le cloud qui offre un accès aux commandes et fonctionnalités de dessin de base d’AutoCAD® via un navigateur Web ou un appareil mobile. L’un de ses principaux avantages est la flexibilité, car il permet aux utilisateurs de visualiser, créer, modifier et partager des dessins où qu’ils soient, à tout moment et sur n’importe quel appareil, sans nécessiter l’installation d’un logiciel sur leurs ordinateurs. Il fournit une solution cloud pratique pour les workflows de conception.
Combien coûte AutoCAD® Web ?
Les utilisateurs abonnés aux versions de bureau d’AutoCAD® ou d’AutoCAD LT® bénéficient également de l’accès complet à AutoCAD® Web (Web et Mobile). AutoCAD® Web est également disponible en souscription seul au prix de 120€/an et est vendu avec l’application AutoCAD® Mobile.
Comment les annotations et les cotes sont-elles gérées dans AutoCAD® Web ?
AutoCAD® Web prend en charge la création de notes, d’étiquettes et de cotes. Les notes générales peuvent être créées à l’aide de l’outil Texte multiligne (TEXTMULT). Pour les cotes, la commande COTE (DIM) permet de créer différents types comme les cotes linéaires (horizontales, verticales, alignées, radiales). Ces outils se trouvent dans la liste de commandes Annotation. L’application prend également en charge les Lignes de repère multiples (LIGNEDEREPMULT) pour les étiquettes associées à plusieurs lignes de repère.
Quelles sont les commandes et fonctionnalités de dessin de base disponibles dans AutoCAD® Web ?
AutoCAD® Web comprend un ensemble de commandes de dessin et de modification essentielles. Parmi les commandes de dessin courantes, on trouve LIGNE (L), POLYLIGNE (POLYLIGN), CERCLE (C), RECTANGLE (REC), ARC, ELLIPSE, POINT, POLYGONE, SPLINE et DROITE. Pour la modification, des commandes comme COPIER (C), DEPLACER (DE), DECALER (O), AJUSTER (TR), PROLONGE (EX), MIROIR (MI), RACCORD (F), DECOMPOS (X), EFFACER (EFFACER), ROTATION, ECHELLE et ALIGNER sont disponibles. Une liste complète des commandes et variables système prises en charge est accessible via la ligne de commande.
Comment la précision est-elle assurée lors du dessin dans AutoCAD® Web ?
Pour garantir la précision des modèles, AutoCAD® Web offre plusieurs fonctions. Le repérage polaire guide le curseur dans des directions prédéfinies (comme 0 ou 90 degrés par défaut), permettant de spécifier des distances précises le long de ces angles. Les accrochages aux objets (ACCROBJ) permettent de s’accrocher à des points spécifiques sur les objets existants, tels que les extrémités, les milieux ou les centres. La saisie dynamique fournit également des champs de texte au niveau du curseur pour entrer des longueurs et des angles précis lors du dessin.
Quel est le rôle des calques dans l’organisation d’un dessin AutoCAD® Web ?
Les calques sont une fonction essentielle pour organiser les éléments d’un dessin dans AutoCAD® Web. Ils permettent de regrouper les objets en fonction de leur fonction ou de leur emplacement, comme les murs, les portes ou le câblage électrique. En utilisant des calques, les utilisateurs peuvent facilement afficher ou masquer des groupes d’objets, appliquer des propriétés (comme la couleur et le type de ligne) à tous les objets d’un calque, et gérer visuellement la complexité d’un dessin. Il est recommandé d’utiliser plusieurs calques avec des noms significatifs au lieu de tout dessiner sur le calque par défaut 0.
Comment les propriétés des objets et des calques peuvent-elles être gérées dans AutoCAD® Web ?

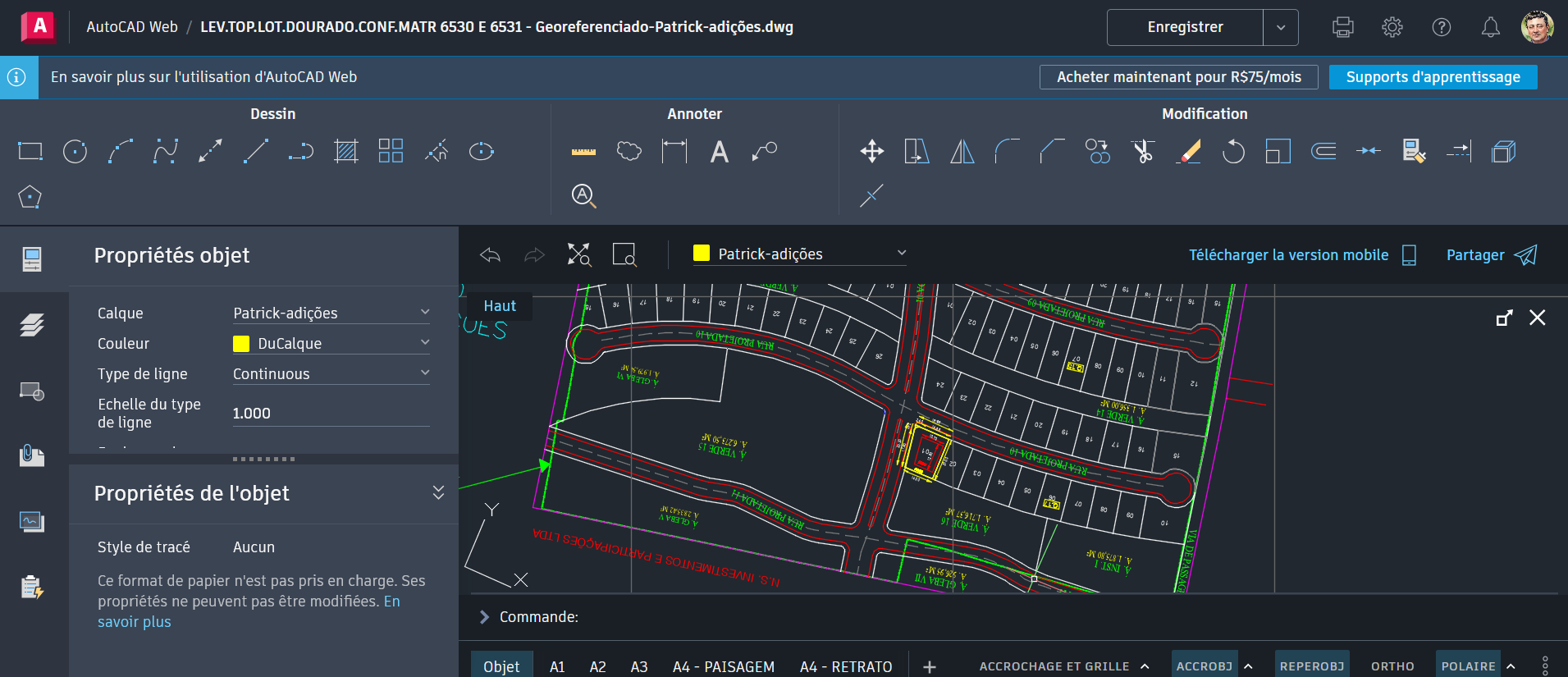

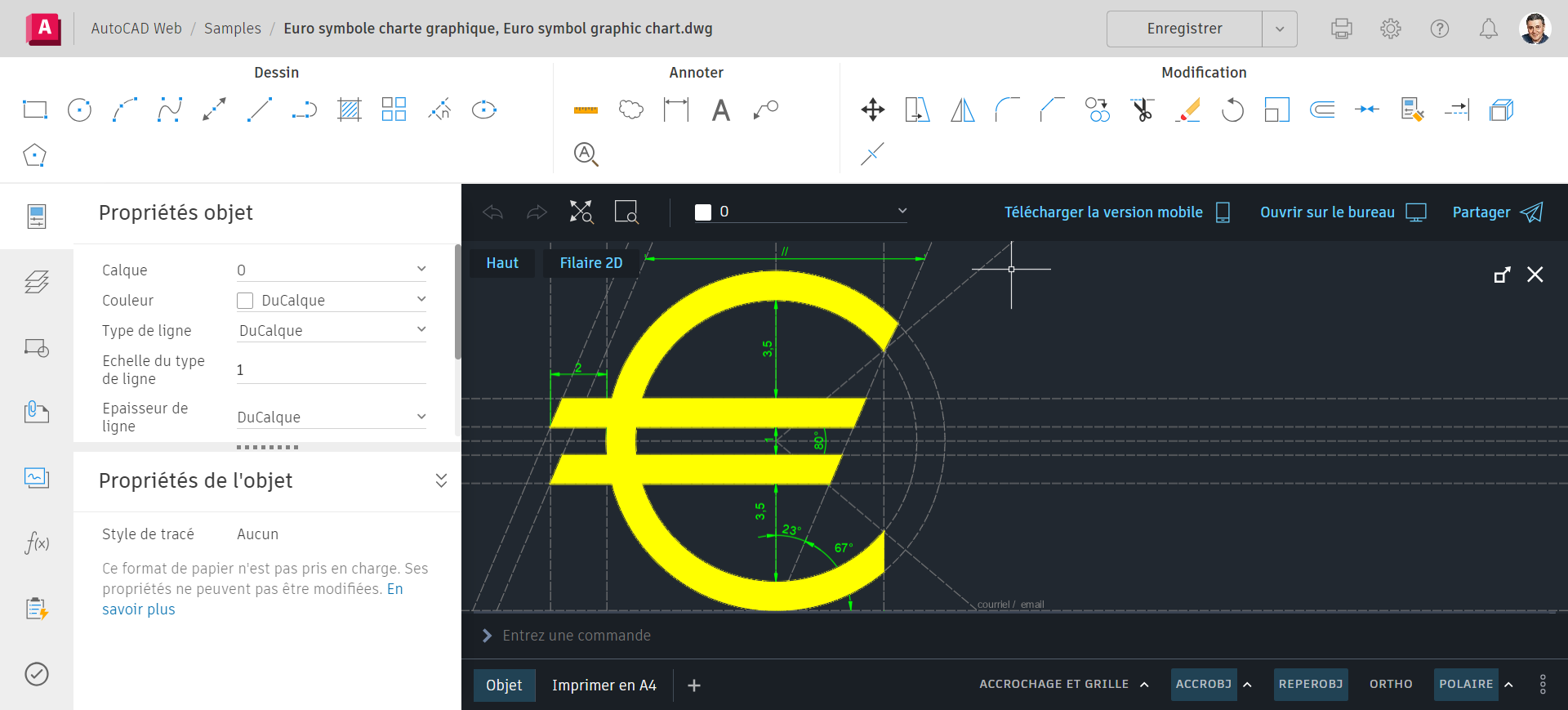

Les propriétés des objets et des calques peuvent être gérées via le groupe de fonctions Propriétés. Ce panneau affiche les paramètres importants des propriétés et permet de les modifier en cliquant sur les champs. Si aucun objet n’est sélectionné, il affiche les propriétés du calque actif, affectant ainsi les nouveaux objets créés sur ce calque. Si des objets sont sélectionnés, il affiche leurs propriétés, qui peuvent être modifiées individuellement. Les propriétés peuvent être définies par objet ou hériter des paramètres du calque (« DuCalque »). Cela inclut la couleur, le type de ligne et l’épaisseur de ligne.
Comment les présentations et l’impression fonctionnent-elles dans AutoCAD® Web ?
Dans AutoCAD® Web, les présentations sont utilisées pour afficher des vues à l’échelle du modèle sur une feuille de dessin de taille standard (espace papier). Après avoir créé un modèle à sa taille réelle (échelle 1:1) dans l’espace objet, les utilisateurs peuvent passer aux onglets de présentation pour créer des fenêtres de présentation. Ces fenêtres agissent comme des vues vers l’espace objet, où l’échelle peut être spécifiée. Pour l’impression (traçage vers un fichier PDF), les options incluent le choix des éléments à imprimer (étendue, calque courant, toutes les présentations), l’échelle (ajusté au format ou 1:1 pour l’espace papier), le style de tracé et le format de papier.
Quelles sont les fonctionnalités supplémentaires et les améliorations récentes d’AutoCAD® Web ?
AutoCAD® Web a reçu diverses mises à jour et améliorations. Parmi les fonctionnalités notables, on trouve l’importation des annotations et l’assistant d’annotations qui utilisent l’apprentissage automatique pour identifier les annotations à partir de fichiers importés (PDF, JPG, PNG). La comparaison de dessins permet de visualiser les différences entre les versions d’un dessin. Les fichiers de support connectés permettent le partage de polices, styles de tracé et autres dépendances au sein d’un projet Autodesk® Docs. L’application prend également en charge le chargement et l’exécution de routines LISP (.lsp) avec un abonnement. Des améliorations continues sont apportées à l’interface utilisateur, la gestion des fichiers (recherche, filtrage, chargement de dossiers), la gestion des calques et l’intégration avec Autodesk® Docs. La prise en charge de la visualisation 3D et de commandes comme ORBITE3D a également été ajoutée.
