La Fonctionnalité d’Extraction d’AutoCAD 2027 : Révolution de la Co-conception Asynchrone
1. Introduction : Vers un Nouveau Paradigme de Collaboration
Dans l’écosystème de la conception assistée par ordinateur, la gestion des accès aux fichiers a longtemps été le talon d’Achille de la productivité. Traditionnellement, le verrouillage d’un dessin par un utilisateur détenteur des droits d’écriture imposait une linéarité rigide, forçant les autres intervenants à une attente improductive. La fonctionnalité d’extraction introduite dans AutoCAD 2027 brise ce plafond de verre technologique en instaurant une véritable co-conception asynchrone.
Cette innovation transforme le dessin technique, autrefois bloc statique et exclusif, en un environnement de travail fluide et partagé. Au-delà du simple gain de temps, elle éradique le « chaos des versions » — ces suites interminables de fichiers renommés « V1 », « V2_Modifié » ou « Final_Rev » — en permettant des contributions ciblées au sein d’un fichier source unique. Pour les agences, l’enjeu est stratégique : il s’agit de découpler les calendriers des intervenants pour supprimer les files d’attente et fluidifier les cycles de livraison. Ce saut qualitatif est rendu possible par une infrastructure de données nouvelle génération : Forma Data Management.
2. Le Pivot Central : Forma Data Management
L’activation des capacités collaboratives d’AutoCAD 2027 marque une transition décisive vers l’Environnement de Données Unifié d’Autodesk. La commande d’extraction ne peut fonctionner en vase clos ; elle exige une architecture Cloud capable de synchroniser des modifications granulaires tout en garantissant l’intégrité absolue du modèle de référence.
Forma Data Management n’est pas une simple option de stockage, mais le socle obligatoire et le moteur de cette mutation. Ses fonctions pivots incluent :
- Centralisation et Source de Vérité : Un point d’accès unique éliminant les doublons et garantissant que chaque collaborateur travaille sur le flux de données le plus récent.
- Souveraineté et Traçabilité : Une gestion rigoureuse des versions qui sécurise l’historique du projet contre toute corruption de données.
- Passerelle Collaborative : La commande
EXTRACTIONest exclusivement supportée sur cette plateforme, faisant de Forma le point de passage obligé pour toute agence visant l’agilité numérique.
3. Mécanique Opérationnelle du Flux d’Extraction
Le flux d’extraction repose sur une logique de scission sécurisée entre le modèle principal et un espace de travail non destructif appelé « Tracé » (Trace). Ce mécanisme permet d’intervenir sur une sélection d’objets sans altérer la base de données globale avant validation.

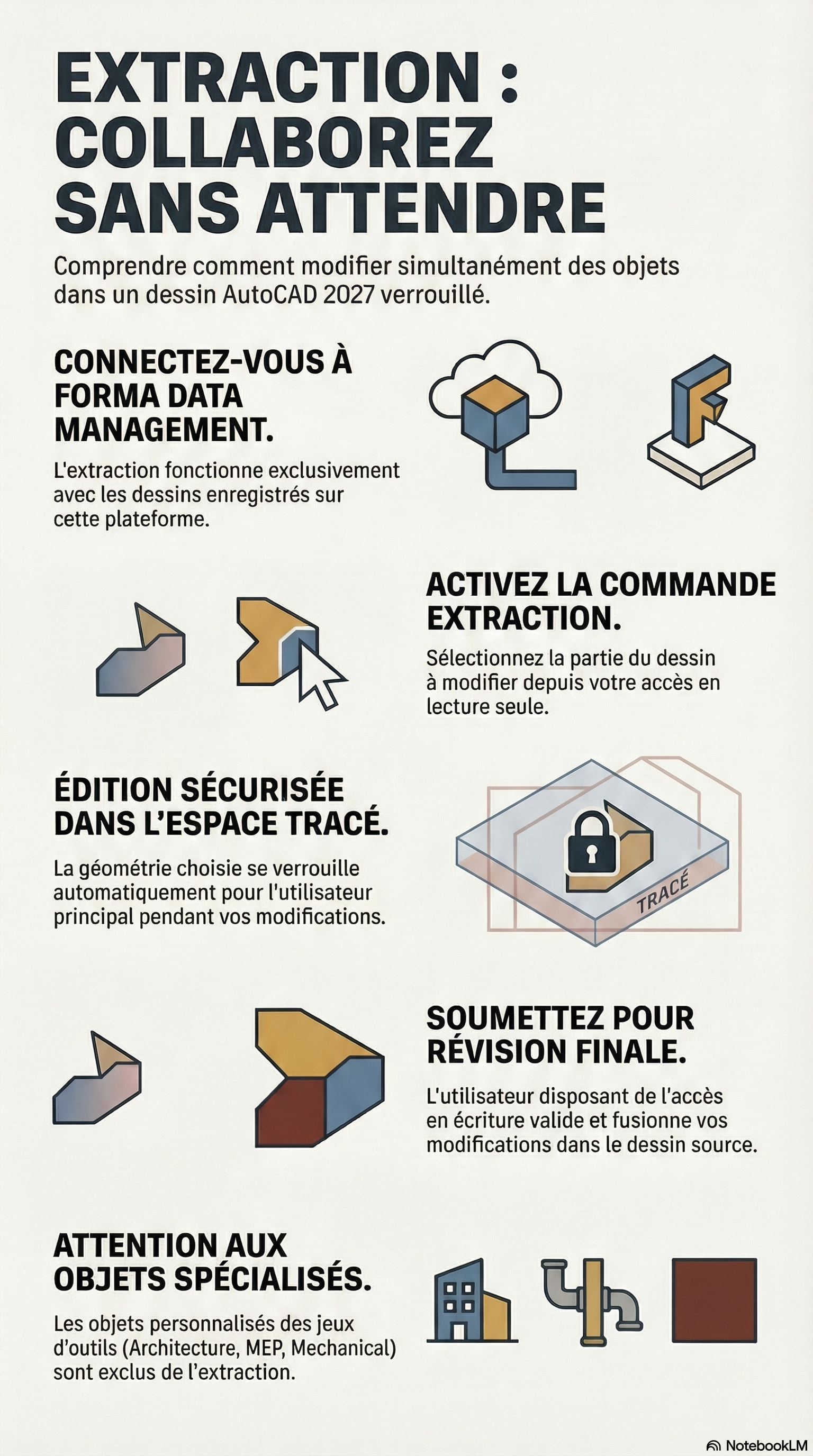

Le processus se structure autour de quatre jalons clés :
- Accès Différencié : Le flux s’initie lorsqu’un premier collaborateur ouvre un dessin en lecture-écriture. Un second intervenant (le contributeur) accède simultanément au même fichier en mode lecture seule.
- Isolement et Verrouillage de Cible : Le contributeur lance la commande
EXTRACTIONet définit la zone géométrique à modifier. Cette sélection est instantanément isolée dans un nouvel espace « Tracé », tandis que les objets correspondants sont verrouillés pour l’utilisateur principal afin d’éviter tout conflit d’édition simultanée. - Édition en Environnement Isolé : Le contributeur effectue ses modifications au sein du « Tracé ». Cette couche agit comme un environnement de travail protégé ; le dessin original reste inchangé tant que la soumission n’est pas finalisée.
- Notification et Gouvernance (Merge) : Une fois les modifications soumises, l’utilisateur principal (détenteur de la souveraineté du fichier) reçoit une notification immédiate. Il peut alors inspecter les changements dans l’interface de comparaison et décider, ou non, d’utiliser la fonction de fusion (Merge) pour intégrer définitivement les modifications.
4. Étude de Cas : Optimisation de la Coordination MEP
La réactivité lors des phases de coordination technique est le moteur de la rentabilité d’un projet. Prenons l’exemple d’un cycle de coordination entre Marc, chef de projet (Lead), et Julie, spécialiste MEP.
- Le Contexte : Marc travaille sur la structure globale et les cloisons d’un plateau de bureaux (accès lecture-écriture).
- Le Besoin : Julie détecte un conflit entre une poutre et une gaine de ventilation. Elle doit dévoyer le réseau immédiatement sans attendre que Marc libère le fichier.
- La Résolution : Julie utilise l’extraction pour isoler la section de gaine concernée. Elle travaille de manière asynchrone dans son « Tracé » pendant que Marc continue d’ajuster les cloisons.
- La Validation : Julie soumet son travail. Marc, en tant que garant de la qualité (Validator), reçoit la notification, vérifie la conformité du dévoiement et valide la fusion. Le fichier est mis à jour en temps réel sans que Marc n’ait jamais eu à fermer sa session de travail.
Impact Stratégique : En optimisant ce cycle de coordination, l’agence réduit les temps morts de production de 30% et renforce la souveraineté du chef de projet, qui conserve le pouvoir final d’approbation sur chaque modification entrante.
5. Cadre Technique : Compatibilité et Configuration Système
Pour garantir l’intégrité des données du projet, il est crucial de comprendre que l’extraction impose certaines restrictions techniques, notamment concernant les objets intelligents des jeux d’outils spécialisés.
Compatibilité et Limitations Critiques : Si la commande est accessible dans la plupart des environnements, une distinction majeure doit être faite : les objets personnalisés (murs AEC, conduits MEP, composants mécaniques) sont exclus de toute modification lors d’une extraction. Ils sont filtrés pour protéger leur structure de données complexe.
| Jeu d’outils AutoCAD | Statut de la commande | Gestion des objets personnalisés |
|---|---|---|
| AutoCAD Architecture | Compatible | Objets AEC exclus (lecture seule) |
| AutoCAD MEP | Compatible | Objets MEP exclus (lecture seule) |
| AutoCAD Mechanical | Compatible | Objets Mechanical exclus (lecture seule) |
| AutoCAD Plant 3D / Map 3D | Compatible | Objets spécialisés exclus (lecture seule) |
| AutoCAD Electrical | Non pris en charge | Non applicable |
Variables Système et Confort Visuel : Le consultant doit configurer deux variables essentielles pour prévenir les collisions visuelles et assurer une clarté opérationnelle :
- CHECKOUTFADECTL : Cette variable contrôle l’intensité de l’estompage des objets extraits. Elle sert de signal visuel crucial pour l’utilisateur principal, lui indiquant d’un coup d’œil quelles zones du dessin sont actuellement « occupées » par un autre collaborateur.
- CHECKOUTDISPLAYMODE : Gère la visibilité des extractions. Elle permet de basculer l’affichage pour se concentrer uniquement sur les zones en cours de modification ou pour visualiser l’impact global dans le dessin source.
6. Conclusion : L’Impact sur l’Agilité des Agences de Conception
L’extraction dans AutoCAD 2027, combinée à la puissance de Forma Data Management, représente bien plus qu’une simple mise à jour logicielle. C’est un levier de transformation digitale qui dématérialise les contraintes physiques d’accès aux fichiers. En permettant une contribution simultanée, sécurisée et gouvernée, Autodesk offre aux agences la capacité de répondre à des délais de plus en plus serrés sans sacrifier la rigueur technique.
Ma recommandation stratégique est claire : l’adoption de ce flux de travail est indispensable pour toute structure souhaitant maintenir sa compétitivité. Passer d’une collaboration séquentielle à une agilité asynchrone est le gage d’une coordination réussie et d’une rentabilité accrue dans un monde de la conception de plus en plus connecté.
