Morpholio Trace est une application numérique conçue pour le dessin sur iPad. Elle est expressément utilisée par les architectes et les designers.
[!Success] Débat contradictoire

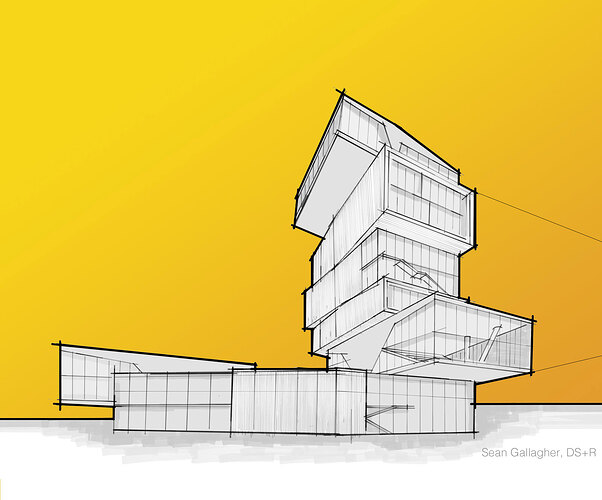

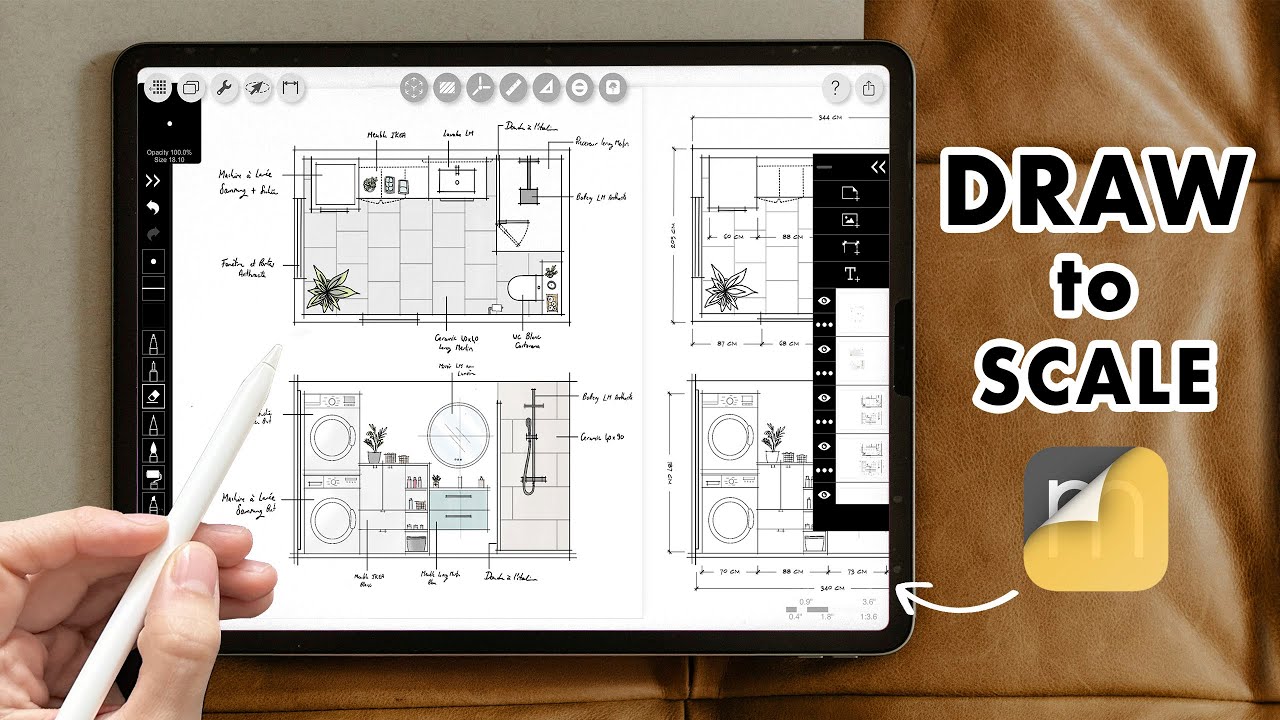

L’application est utilisée dans le cadre de projets d’architecture réels, tels que la finalisation de la rénovation d’une maison datant de 1930. L’objectif est de réaliser des dessins professionnels, comme des plans ou des coupes de salles de bains, qui incluent des dimensions précises et des détails sur les matériaux.
Morpholio Trace : Logiciel d’esquisse ou autre chose ?
Morpholio Trace va au-delà du simple logiciel d’esquisse. C’est un outil professionnel qui intègre des fonctionnalités d’aide à la conception et à la documentation, tout en conservant un style graphique qui peut être dessiné à la main.
Parmi les fonctionnalités clés qui en font un outil de conception puissant, on trouve :
- Gestion de l’échelle et des unités : L’utilisateur peut définir l’échelle du dessin en utilisant une dimension connue (par exemple, la longueur d’un mur). Une fois l’échelle définie, tous les outils de l’application sont calibrés pour correspondre à cette échelle de dessin. Il est possible de basculer entre les unités impériales et métriques.
- Système de calques : L’application utilise un système de calques qui fonctionne comme dans la réalité : les calques peuvent être empilés, avoir une taille spécifique et être déplacés dans l’espace de travail. Les utilisateurs peuvent créer différents calques pour divers éléments, y compris des calques spécifiques pour les dimensions.
- Outils de précision et d’annotation :
- L’application permet d’ajouter un calque de dimension dédié, où l’utilisateur définit les points, tire la barre de dimension et modifie les paramètres (comme la précision, le style, la taille et les couleurs) en unités métriques ou impériales.
- L’outil de sélection permet de déplacer facilement les éléments dans le dessin, un avantage noté par rapport au dessin traditionnel.
- Il est possible d’utiliser divers stylos, comme le stylo mécanique pour les plans et les coupes, ainsi que des outils de géométrie comme la règle et le rapporteur (par exemple, pour dessiner des formes circulaires).
- Aides à la conception :
- L’application propose des pochoirs (stencils) pour ajouter rapidement des éléments comme des personnes, des arbres, des meubles ou des flèches de diagramme.
- L’outil « Smart Fill » permet de remplir, de hachurer ou de calculer la surface d’une région dessinée, à condition que les lignes soient fermées.
- Il est possible de modifier le type de ligne (pleins, pointillés, pointillés, médians) et d’utiliser le marqueur pour ajouter des couleurs.
Différence avec l’utilisation d’un logiciel de CAO (par exemple Revit®)
L’utilisation qui est faite de Morpholio Trace indique une différence fondamentale dans l’approche :
- Morpholio Trace est un outil de dessin et d’esquisse numérique assisté qui permet d’intégrer rapidement des dimensions et des calques professionnels, tout en étant utilisé pour générer des dessins qui montrent les matériaux, les couleurs, et les dimensions spécifiques des éléments.
- L’utilisateur peut choisir de dessiner certains éléments à la main (même en présence d’outils automatiques comme Smart Fill) afin de conserver l’effet dessiné à la main.
Les logiciels de CAO architecturale (comme Revit®) se concentrent typiquement sur la construction de modèles virtuels en 3D à partir desquels les plans sont générés, mettant l’accent sur la précision paramétrique et les données de construction (BIM). Morpholio Trace semble se concentrer sur l’étape conceptuelle et la documentation 2D qui nécessite l’ajout de détails et un style graphique plus libre, mais calibré.
Intérêt pour les architectes de travailler avec ce logiciel
Morpholio Trace présente un intérêt certain pour les architectes, car il permet de fusionner la rapidité et la liberté du croquis avec les exigences techniques du dessin professionnel.
L’application permet aux architectes de :
- Intégrer la mesure et l’échelle dès le croquis : Les outils sont calibrés à l’échelle, permettant d’utiliser la règle comme une véritable règle de dimensionnement.
- Gagner du temps de modification : L’outil de sélection permet de déplacer des objets qui ne sont pas aux bons endroits, ce qui n’est pas possible avec le dessin traditionnel.
- Documenter en détail : L’application est utilisée pour créer des plans et des coupes qui servent à montrer des informations clés comme les dimensions, les matériaux, les couleurs, le nom de la marque et les dimensions des carreaux.
- Maintenir l’aspect design/artisanal : L’utilisation de calques, de marqueurs et d’effets dessinés à la main permet une présentation qui se distingue potentiellement des rendus purement informatiques.
En utilisant Morpholio Trace, les architectes peuvent rapidement développer des idées et les structurer avec des outils professionnels (calques, dimensions, pochoirs), tout en restant dans un flux de travail de conception.
Vous pouvez exporter vers des formats CAO.
