Je vous présente un exemple concret d’application BIM GEM (Gestion Exploitation Maintenance) que nous avons mis en place dans mon département.
Contexte : Campus de 300 bâtiments dont nous gérons l’exploitation. Un GIS 2D nous permettait depuis plusieurs décennies via une navigation fluide par bâtiment, étage et numéro de local d’avoir accès aux positions de nos équipements. Celles-ci étaient générées via des blocs dans des fichiers DWG™.
Problème : Avec l’arrivée du BIM nous avons réfléchi comment faire bénéficier notre GIS de cette nouvelle technologie.

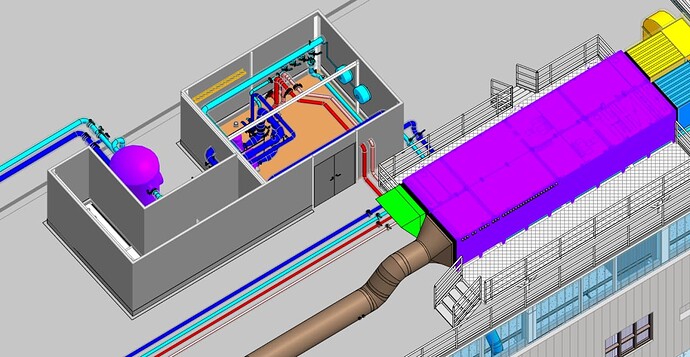

Action : Nous avons suivi le schéma suivant : Revit® → IFC → FME → ArcGIS
afin d’afficher nos équipements dans le GIS mais aussi les cheminements de gaines et de tuyauteries.

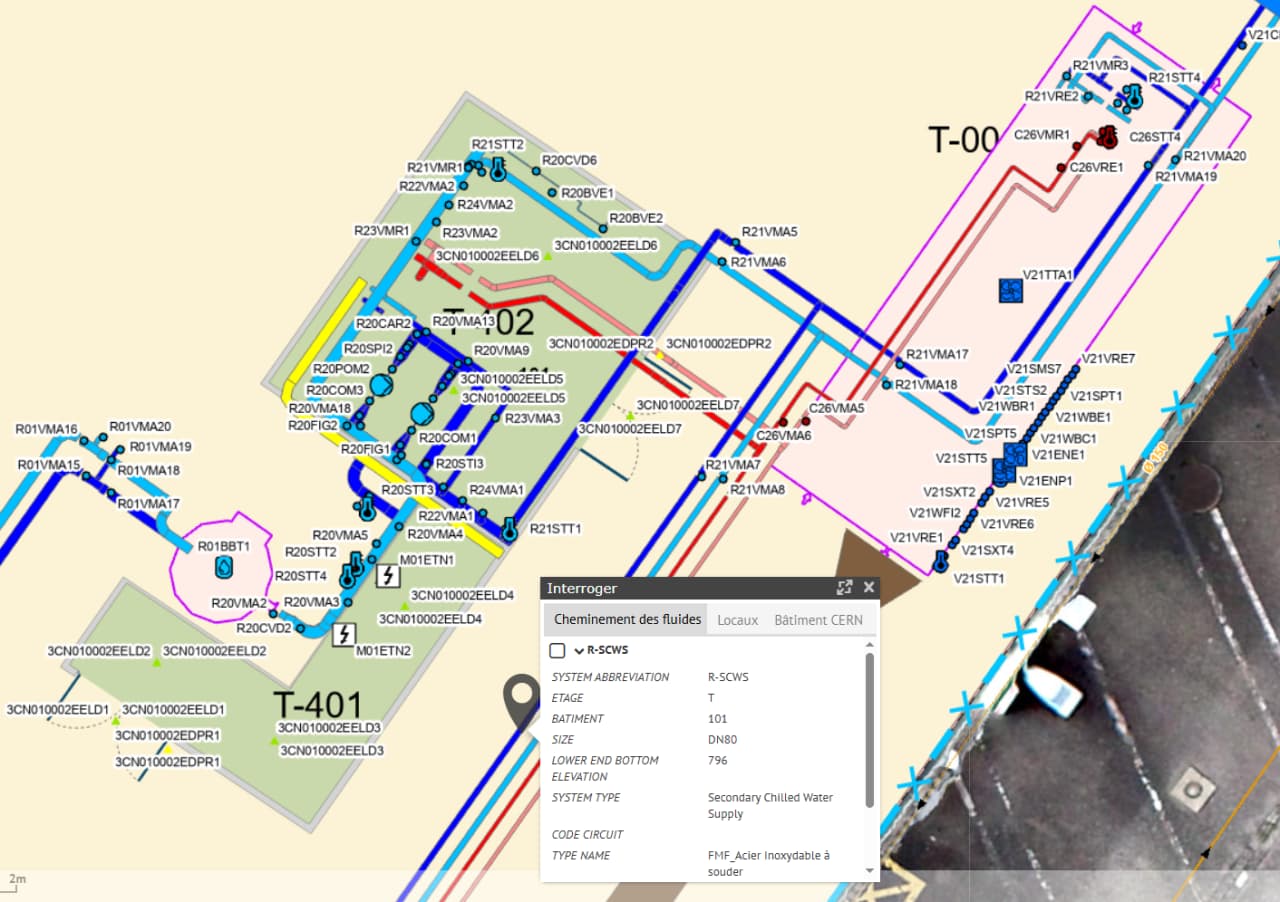

En cliquant sur un équipement nous avons accès à ses données techniques et son historique de maintenance.
En cliquant sur un cheminement nous avons des infos techniques comme le diamètre, le type de fluide, l’altimétrie, l’épaisseur d’isolant…
Bilan : Il y aurait tant à dire sur le sujet mais je vais tenter de résumer quelques points.
Nous parlons beaucoup de jumeau numérique en 3D mais nous avons remarqué qu’une navigation 2D était beaucoup plus rapide et répondait à plus de 90% des demandes. Il sera bien sûr intéressant d’avoir un accès rapide à un modèle 3D pour les 10% restant.
Nous avons choisis le format IFC car nous voulions un format open source pour des questions d’archivage à long terme mais aussi pour avoir la possibilité d’utiliser d’autre logiciel que Revit® dans notre procédure. D’un autre côté se passer de l’IFC nous aurait fait gagner une étape et donc du temps.
