Style de trait diffèrent entre DWG et PDF

AutoCAD
1

Bonjour à tous,
Je sèche sur le sujet suivant :

Je me trouve face à un fichier DWG™ qui, lorsque je fais un pdf (Impression), me ressort des traits complètement difforme et non précis.
J’ai essayé de changer la qualité du vecteur (option pdf) en passant de 600 à 1200ppp. Rien ne change. Il doit surement avoir une case à cocher mais laquelle?

Je transmets deux captures d’écran qui illustre mon problème

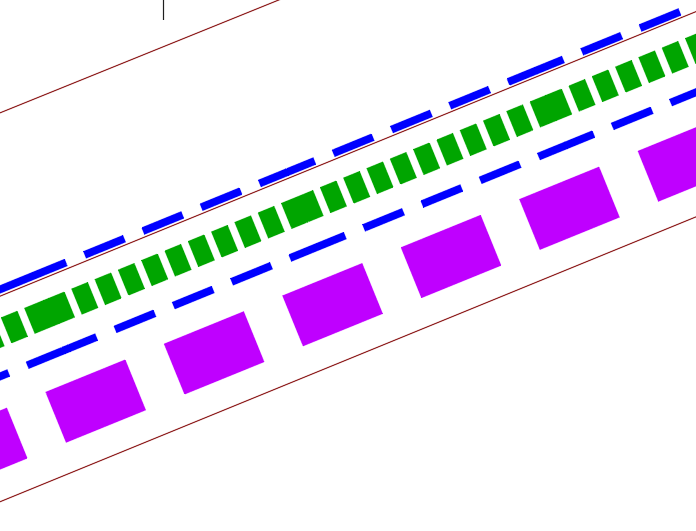

Le DWG™ espace présentation :

Capture DWG
Capture DWG696×531 45.3 KB

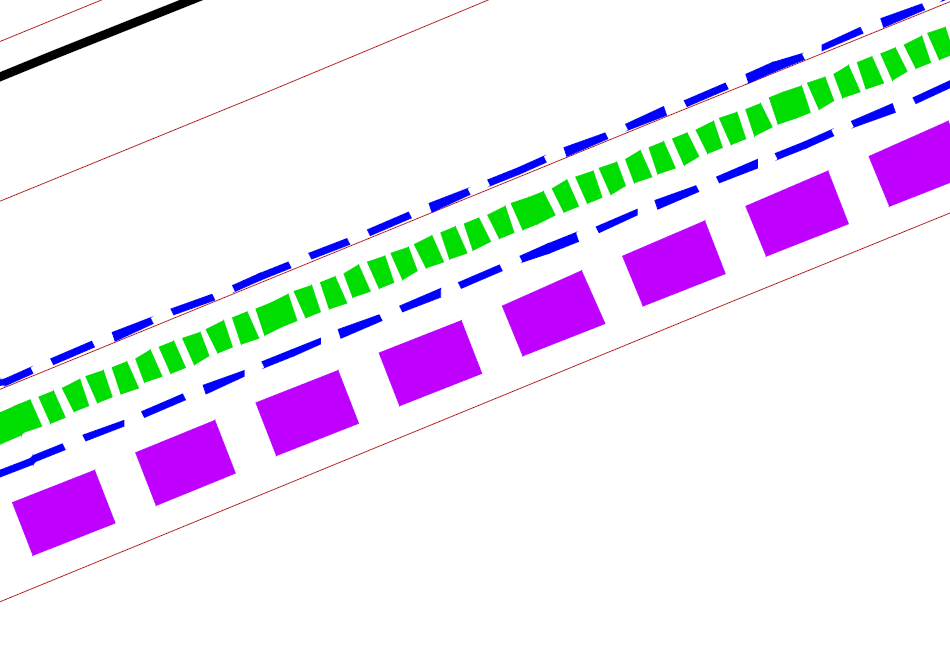

Le PDF:
Capture PDF
Capture PDF950×646 31.3 KB

Merci d’avance pour votre aide.

Bonne journée

1 Like
2

Bonjour @matthieu.g , à tout hasard as-tu essayé en cochant ou en décochant la case transparence pour voir si ça fait une différence ?

4

Bonjour @Patrick, merci pour ta réponse. Je viens de faire le test avec « la transparence » mais rien ne change. Je tiens à préciser que c’est propre au fichier.
Bonne journée

1 Like
5

En écrivant le dernier message, je me suis dit que j’allais essayer de tout « copierbase » dans un nouveau fichier, de récupérer « l’axe défectueux » sur un autre fichier de le copier base aussi et de faire mes décalages. Surprise… Au final c’est pareil. Résultat inchangé
(J’espère être le plus clair possible)

1 Like
6

Hello
SVP ton DWG™ ?
Ou un extrait par WBLOC avec le meme problème ?
Merci, Bye, Pat

7

Bonjour, merci pour votre temps.
Je n’ai pas compris « Ou un extrait par WBLOC avec le meme problème ? »
=> Il ne s’agit pas d’un bloc.
Vous voulez un extrait du DWG™? Je fais ça dès que j’ai un moment.
Encore merci

8

Hello

Mais pour faire un extrait d un DWG™, le TOP c par la commande WBLOC !
Ainsi le DWG™ généré est automatiquement purgé / nettoyé

Qui sert beaucoup plus souvent a faire des Blocs / Symboles …

Bye, Pat

1 Like
9

Je laisse un extrait du DWG™ problématique
En attente d’une aide. Merci
Dessin_exemple pb_MGH.dwg (183,8 Ko)

10

Personneeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee? (il faut 20 caractères max :slight_smile: )

1 Like
11

Hello

  1. J ai ouvert ton DWG™ 2018 en Mode RECUPERER / RECOVER avec mon ACAD™ MAP 2023
  • NN erreurs corrigees
  • Applications purgees (A priori il a/avait du Covadis®)
  • Unites reparametrees en METRES et non pas en MM !
  • etc
  1. Tu trouveras ci-joint le DWG™ (« A la Patrice ») avec 2 PDFs A3 que j ai generes en High Quality Print PDF 4800 dpi …
  • Je ne vois pas de probleme !

  1. Et toi ??

  2. SVP tu as quel AutoCAD® exactement et avec quel Update ?

  3. Des que tu as des Polylignes 2D avec Largeur globale <> ZERO, cela ne sert A RIEN de mettre des Epaisseurs de traits sur les calques concernes !

Merci de tes lumieres, Bye, Pat

DWG_et_PDFs__Probl_Traits_dans_PDF.zip (607,1 Ko)

1 Like
12

Il s’agit du fichier d’un collègue…Par ou commencer?
Ca devient très compliqué de tracer un trait.
4800 dpi correspond a combien de ppp?
Pourquoi faire si compliqué?

13

Hello

Desole mais pas compris grand chose !

Est ce que le DWG™ et les 2 PDFs A3 fournis sont OK ?

Merci, Bye, Pat

1 Like
14

Oui il n’y a plus de problème de trait différent sur le DWG™™ et les 2 PDFs.

1 Like
15

Ou pouvons nous parler sans « polluer » le « Post » ici ?

16

Par messagerie privée tu cliques sur l’avatar de Patrice et tu cliques sur message direct.

17

Bonjour Matthieu, @matthieu.g

Comme Patrice, @braudpatrice je ne comprends pas où est ton problème ?

Il faudrait presque faire un échange en Visio ce sera plus claire ?

Christian

1 Like
18

Vous pouvez vous connecter en vidéo ici. @matthieu.g @braudpatrice @REBCAO

19

Bonjour Matthieu,
As-tu trouvé une réponse à ton problème ?

JFP

20

Bonjour,
Je me suis absenté une semaine. Je viens de prendre connaissance de vos messages.
Je commence à douter de mes yeux. J’ai eu des réponses mais cela n’a pas résolu le fait que les traits sois encore « tout tordu » sur le PDF.
@jfplemans, Avez vous le même souci que moi? vous êtes peut être plus fort en explications.
Bonne journée
