Synthèse de Cas : Résolution d'un problème de conception paramétrique dans Fusion

Patrick · Octobre 22, 2025, 6:01

Bonjour, une bien intéressante et très longue discussion sur le forum Fusion Autodesk, je la signale ici comme un exemple de tentative communautaire de résolution d’un problème, il est en effet assez rare d’avoir 40 réponses…

Synthèse automatique ci-dessous si le sujet vous intéresse:

Synthèse de Cas : Résolution d’un Problème de Conception Paramétrique dans Autodesk® Fusion®

1.0 Contexte du Cas et Problématique

Ce document analyse un problème technique concret de conception paramétrique rencontré par un utilisateur sur le logiciel Autodesk® Fusion®. La modélisation paramétrique, qui permet de piloter la géométrie d’une pièce par des variables modifiables, constitue une approche stratégique pour l’efficacité des processus de conception itérative en ingénierie. Une conception robuste doit pouvoir s’adapter dynamiquement aux changements de paramètres sans défaillance structurelle. Lorsque ce principe est rompu, la productivité est directement impactée, contraignant les concepteurs à des reconstructions manuelles chronophages. L’objectif de cette synthèse est de documenter le processus de diagnostic et de résolution collaborative de ce cas, afin d’en extraire des enseignements méthodologiques et techniques applicables à d’autres projets de conception assistée par ordinateur (CAO).

Nous allons maintenant détailler l’analyse du problème tel qu’il a été initialement exposé par l’utilisateur.

2.0 Analyse du Problème Initial

La compréhension précise du défi technique initial est fondamentale pour apprécier la complexité de la solution qui a été apportée. Le point de départ est la volonté d’un utilisateur de modéliser une pièce mécanique spécifique, une « vis de trancanage », de manière entièrement paramétrique, afin de pouvoir en générer des variantes dimensionnelles sans avoir à reconstruire le modèle.

Le problème rencontré par l’utilisateur peut être synthétisé en trois points clés :

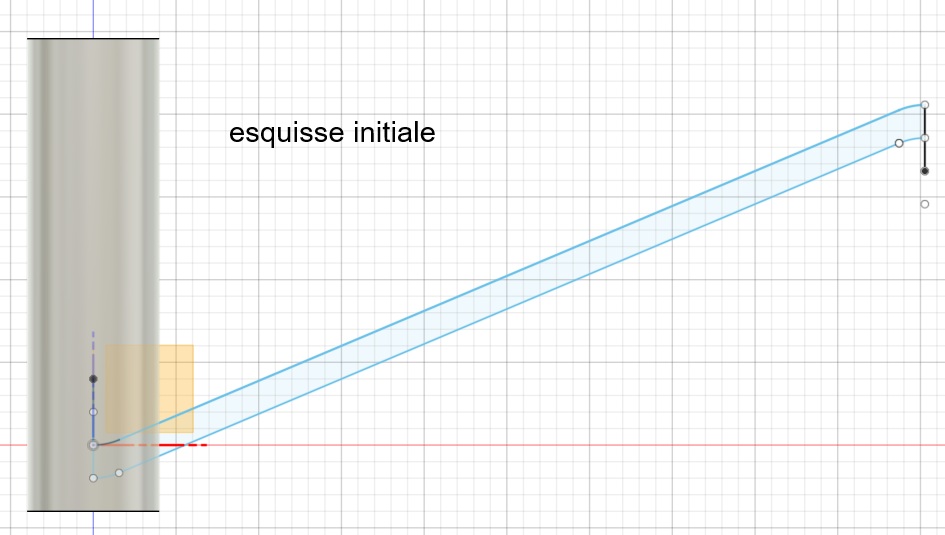

Objectif de conception : La méthode envisagée pour créer la géométrie de la « vis de trancanage » était séquentielle et précise. Elle consistait à dessiner le développé d’une spire unique, à l’enrouler sur un cylindre via la fonction « gravure en relief », puis à utiliser la trajectoire ainsi créée pour réaliser un « balayage » d’un profil de gorge.
Comportement inattendu : Le symptôme principal du problème résidait dans l’instabilité de l’esquisse de base. Bien que correcte avec les paramètres initiaux, l’esquisse devenait « toute chamboulée » dès qu’une modification était appliquée aux paramètres clés du modèle (longueur, hauteur ou rayon). La géométrie ne se mettait pas à jour de manière prévisible et cohérente.
Impact sur le flux de travail : La conséquence directe de cette instabilité était l’échec de l’approche paramétrique. L’utilisateur se retrouvait dans l’incapacité d’adapter sa conception, le forçant à « refaire toutes les esquisses » pour chaque nouvelle dimension. Cela annulait entièrement les bénéfices attendus de la modélisation paramétrique.

Face à cette impasse, une phase de dépannage a été initiée avec l’aide de la communauté d’utilisateurs.

3.0 Démarche de Dépannage Collaborative

Cette section retrace les échanges chronologiques entre l’utilisateur et la communauté, qui illustrent un processus classique de résolution de problèmes techniques. Cette phase collaborative, bien qu’elle n’ait pas immédiatement résolu le problème de fond, a été essentielle pour éliminer certaines hypothèses et affiner le diagnostic par itérations successives.

3.1 Première Hypothèse : Les Contraintes d’Esquisse

La première piste explorée, sur suggestion d’un membre de la communauté, concernait la gestion des relations géométriques au sein de l’esquisse.

Suggestion initiale : Un membre de la communauté (alex.ultra) a émis l’hypothèse que le comportement erratique de l’esquisse provenait d’une gestion inadéquate des contraintes géométriques (tangence, coïncidence, etc.).
Mise en application : L’utilisateur a suivi ce conseil et a tenté de stabiliser sa géométrie en ajoutant des contraintes supplémentaires à son esquisse de base.

3.2 Identification de Nouveaux Symptômes : Surcontraintes et Comportement Instable

L’ajout de contraintes, bien qu’intuitif, a eu l’effet paradoxal de révéler la véritable nature du problème au lieu de le résoudre, en provoquant des symptômes de conflit encore plus clairs.

Indicateur visuel : Suite à l’ajout des contraintes, les cotes de l’esquisse sont passées en rouge. Dans Autodesk® Fusion®, cet indicateur visuel signale une surcontrainte, c’est-à-dire un conflit où la géométrie est définie par des dimensions ou des relations redondantes et contradictoires.
Propagation de l’erreur : Cette instabilité au niveau de l’esquisse a eu des répercussions directes sur les fonctions en aval dans l’arbre de construction. La fonction de « gravure en relief » est devenue défaillante, générant un nombre incorrect de tours (4 tours au lieu des 3 définis par le paramètre), démontrant que l’erreur se propageait à l’ensemble du modèle.

3.3 Exploration d’Approches Alternatives

La discussion s’est ensuite orientée vers la pertinence des outils CAO sélectionnés pour réaliser l’opération.

Proposition d’outil : Il a été suggéré d’utiliser la fonction « Spire » (Coil), plus directement destinée à la création de géométries hélicoïdales, au lieu de la méthode de « Gravure en relief ».
Justification du refus : L’utilisateur a rejeté cette suggestion pour des raisons techniques précises et justifiées. La fonction « Spire » ne permettait pas de répondre à ses exigences spécifiques : l’impossibilité de définir un profil de section personnalisé pour la gorge et, surtout, l’incapacité de modéliser les « raccordements arrondis » caractéristiques de sa pièce.
Validation de la méthode : Cet échange a permis de valider que la méthode choisie par l’utilisateur (créer une trajectoire avec « Gravure en relief » puis la parcourir avec « Balayage ») était bien l’approche nécessaire pour satisfaire les exigences géométriques spécifiques du design (profil personnalisé et raccordements arrondis), confirmant que le problème résidait dans l’implémentation de l’esquisse et non dans la stratégie de modélisation globale.

Malgré les efforts de la communauté pour aider au diagnostic, le problème fondamental de surcontrainte persistait, indiquant la nécessité d’une expertise plus approfondie du système de contraintes de Fusion®.

4.0 Intervention de l’Expert et Identification de la Cause Racine

Cette étape marque le tournant décisif du cas. L’intervention d’un membre du personnel d’Autodesk® (ludovic_yzon) a permis de passer d’un diagnostic basé sur les symptômes à l’identification précise de la cause profonde du problème, illustrant la valeur d’une expertise spécialisée dans la résolution de problèmes complexes.

4.1 Diagnostic Expert : Conflit de Cotation et Surcontrainte

L’analyse de l’expert a rapidement permis d’identifier la source de l’instabilité.

Première correction : La première intervention a consisté en une correction générale des « incohérences » et des « cotations bloquées » dans le fichier projet, ce qui a partiellement stabilisé le modèle.
Identification de la cause racine : L’investigation plus poussée a révélé la véritable origine du problème : un « conflit avec la cote à l’opposé qui génère une surcontrainte ». Le problème n’était donc pas un manque de contraintes, comme suggéré initialement, mais au contraire une redondance conflictuelle dans la manière dont la géométrie était dimensionnée. Ce type de conflit est typique d’une stratégie de cotation où la géométrie est définie par des dimensions interdépendantes plutôt que par des relations hiérarchiques claires par rapport à une origine ou à des références stables. La redondance a créé une ambiguïté que le solveur de contraintes ne pouvait résoudre de manière déterministe lors d’une mise à jour.

4.2 Implémentation de la Solution

La correction apportée par l’expert a été chirurgicale et ciblée sur le système de relations de l’esquisse.

Action corrective : La solution n’a pas consisté à supprimer des éléments géométriques, mais à restructurer le schéma de cotation et de contraintes (système d'accroche). Cela implique de redéfinir les références dimensionnelles pour éliminer les dépendances circulaires et garantir un chemin de mise à jour univoque pour la géométrie.
Résultat : Un fichier projet corrigé, accessible via le lien https://a360.co/3JXHI24, a été fourni à l’utilisateur. Cette version modifiée contenait l’esquisse stabilisée, désormais capable de se mettre à jour correctement lors de la modification des paramètres.

Cette solution technique, proposée par l’expert, a ensuite été mise à l’épreuve et validée par l’utilisateur.

5.0 Validation et Perspectives de Conception

Cette section finale documente la confirmation de la résolution du problème et les étapes de conception ultérieures entreprises par l’utilisateur, démontrant ainsi le succès de l’intervention et le déblocage complet du processus de conception.

5.1 Confirmation de la Résolution du Problème Paramétrique

Dans un message daté du 17/09/2025, l’utilisateur a confirmé l’efficacité de la solution fournie. Il a constaté que, malgré quelques anomalies initiales qui se sont résorbées, les rendus étaient finalement devenus « conformes aux paramètres ». Plus important encore, aucune erreur n’était plus signalée par le logiciel lors des modifications, validant de manière définitive la correction apportée au système de contraintes par l’expert ludovic_yzon.

5.2 Progrès et Observations Complémentaires

Une fois le modèle de base stabilisé, l’utilisateur a pu poursuivre et finaliser la conception de sa pièce. Les étapes suivantes ont été menées avec succès :

Création de la gorge : Un plan de construction a été créé, orthogonal à la trajectoire de l’hélice. Sur ce plan, le profil précis de la gorge a été dessiné, puis l’opération de « balayage » a été utilisée pour enlever la matière le long de l’hélice.
Opération de symétrie : La dernière étape a consisté à réaliser une symétrie miroir du corps résultant du balayage pour créer la seconde gorge de sens opposé, finalisant ainsi la géométrie de la vis de trancanage.
Analyse d’un défaut mineur : L’utilisateur a observé un « léger défaut de raccordement » à la jonction des deux gorges après l’opération de symétrie. Son analyse a été pertinente : il a évalué que ce défaut était acceptable pour une fabrication par impression 3D, mais qu’il pourrait être problématique pour un usinage par commande numérique (CNC), qui requiert une plus grande précision géométrique.

Le succès de ces opérations en aval a confirmé que le problème de fond était bien résolu, permettant de passer aux conclusions générales de ce cas.

6.0 Conclusion et Enseignements Clés

Ce cas d’étude illustre parfaitement la résolution d’un problème de conception paramétrique complexe. Le défi initial d’une esquisse instable, qui se déformait lors de la modification des paramètres, a été diagnostiqué non pas comme un manque de contraintes, mais comme une surcontrainte issue d’un système de cotation conflictuel. La solution a consisté à restructurer ces contraintes pour les rendre cohérentes et non redondantes, restaurant ainsi la robustesse et la prévisibilité du modèle.

De cette résolution collaborative, plusieurs principes d’ingénierie peuvent être formalisés :

Principe de la Contrainte Minimale et Univoque : La stabilité d’un modèle paramétrique repose sur des esquisses dont la géométrie est définie par un ensemble de contraintes et de cotes nécessaire et suffisant. Une équipe de conception doit veiller à éviter toute redondance dimensionnelle. Plutôt que de contraindre chaque entité de manière indépendante, il convient d’établir des relations hiérarchiques claires par rapport à des références stables (origines, axes), afin de garantir un comportement déterministe lors des mises à jour paramétriques.
Principe de Priorisation des Indicateurs Visuels : Ce cas établit que les alertes graphiques du logiciel (ex: cotes rouges) doivent être traitées comme des diagnostics de premier ordre signalant des conflits logiques (surcontraintes), et ce, avant même de remettre en cause les valeurs paramétriques elles-mêmes. Une équipe doit intégrer dans ses bonnes pratiques la résolution immédiate de ces indicateurs pour garantir l’intégrité du modèle.
Méthodologie de Diagnostic Itératif et Collaboratif : La résolution démontre l’efficacité d’un processus de diagnostic structuré. Partant d’une hypothèse générale (manque de contraintes), les interventions successives de la communauté ont permis de générer de nouveaux symptômes (surcontraintes), affinant ainsi le périmètre du problème jusqu’à ce qu’un expert puisse identifier la cause racine (conflit de cotation). Cette approche itérative est une méthode robuste pour isoler les défaillances complexes.
Principe de la Sélection d’Outil par Exigence Géométrique : La discussion sur les fonctions Gravure en relief et Spire souligne une règle fondamentale : le choix d’un outil CAO doit être dicté par les contraintes géométriques spécifiques du design. L’analyse correcte des limitations de la fonction Spire (absence de profil personnalisé et de raccordements) a permis de valider la stratégie de modélisation initiale, concentrant ainsi les efforts de dépannage sur la bonne étape du processus : l’implémentation de l’esquisse.
