Tutoriel Fusion 360 - Modélisation d'une Vis

Résumé du Tutoriel Fusion 360® - Modélisation d’une Vis

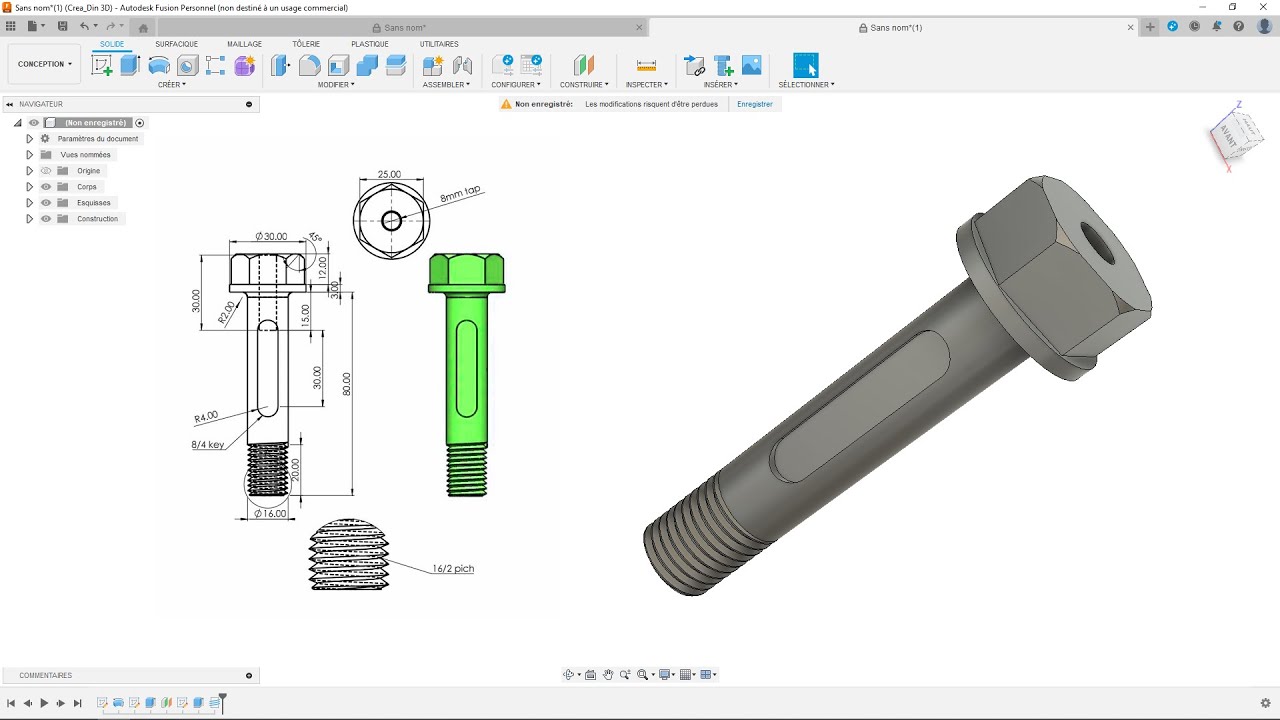

Bonjour à tous ! Dans ce tutoriel, nous allons modéliser une vis en 3D avec Fusion 360®, en détaillant chaque étape. Inspiré d’une vidéo qui a bien marché sur TikTok, ce tutoriel vous propose des explications plus approfondies, avec plusieurs méthodes pour réaliser la pièce.

Première méthode : Approche par Cylindre

  1. Créer la tête de vis : En créant un cylindre de diamètre 30 mm sur 15 mm de hauteur, nous formons la base de la tête de vis.
  2. Chamfrein et hexagone : Nous appliquons un chanfrein de 2 mm à 45°, puis ajoutons une forme hexagonale sur la tête.
  3. Extrusion pour l’empreinte hexagonale : En extrudant l’hexagone dans le sens opposé, nous retirons la matière pour former l’empreinte.
  4. Créer le corps de la vis : À partir de la face de la tête, nous ajoutons un cylindre de 16 mm de diamètre et 80 mm de longueur.
  5. Rainure et congé : Avec un plan décalé, nous créons une rainure puis ajoutons un congé de rayon 2 mm.
  6. Perçage et filetage : Finalement, nous ajoutons un perçage sur la tête et appliquons un filetage M16 avec un pas de 2.

Deuxième méthode : Approche par Révolution

  1. Esquisse initiale : Nous dessinons le profil de la vis en 2D, puis utilisons la fonction de révolution pour former la vis en un seul mouvement.
  2. Empreinte hexagonale et rainure : Nous créons l’empreinte hexagonale sur la tête et la rainure sur le corps en suivant les étapes de la première méthode.
  3. Filetage final : Nous appliquons un filetage de 20 mm.

En conclusion, ces deux méthodes permettent de modéliser la même pièce avec des approches différentes : l’une étape par étape et l’autre par profil révolutionné. N’hésitez pas à tester ces méthodes et à partager votre avis en commentaire !
