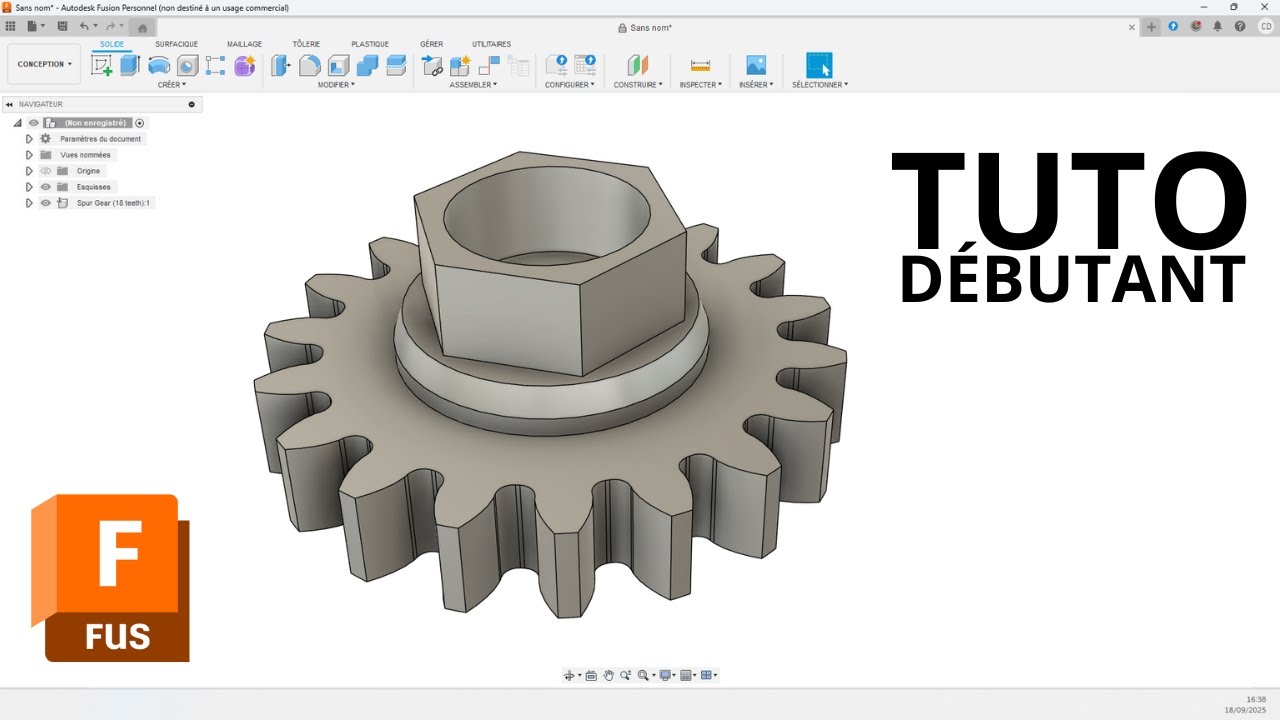

Tutoriel vidéo pour les débutants sur l’utilisation du logiciel Fusion®. Le tutoriel guide les utilisateurs dans la modélisation 3D d’une pièce mécanique avec une section d’engrenage. Les étapes clés sont les suivantes :
-
Utilisation de l’utilitaire Spur Gear script pour modéliser les dents de l’engrenage en entrant le module, le nombre de dents, l’épaisseur et le diamètre du pas.
-
Création de la pièce cylindrique à l’aide de l’outil cylindre avec les dimensions spécifiées.
-
Ajout d’un chanfrein à une arête cylindrique avec angle et distance.
-
Esquisse d’une forme hexagonale sur une face à l’aide des outils polygones et ajout de contraintes.
-
Extrusion de l’hexagone pour créer le corps de la pièce.
-
Perçage d’un trou avec une fraise au centre à l’aide de l’outil de perçage.
La vidéo encourage les utilisateurs à suivre le plan téléchargeable disponible sur le site Web de l’instructeur et met en évidence la simplicité de la modélisation de la fonction d’engrenage complexe à l’aide de l’utilitaire Spur Gear.
