Normes Applicables au Dessin en Architecture : ISO International et AFNOR

Patrick · Novembre 13, 2025, 4:39

Normes Applicables au Dessin en Architecture : ISO International et AFNOR

Voici l’ensemble des normes valables qui régissent le dessin en architecture, tant au niveau international (ISO) qu’au niveau français (AFNOR). Ces normes sont essentielles pour harmoniser les pratiques et assurer une communication claire entre les différents intervenants.

Normes Fondamentales de Dessin Technique

NF P 02-001 (Septembre 1985) — Dessins d’architecture, de bâtiment et de génie civil – Principes généraux – Principes de représentation. Cette norme établit les principes généraux de représentation pour tous les dessins du secteur du bâtiment. Elle est l’équivalent français de la norme internationale ISO 128-1982 avec des écarts techniques majeurs adaptés au contexte français et à la construction.sti.passtek+2

NF EN ISO 128-1 — Dessins techniques — Principes généraux de représentation. Cette norme internationale donne les règles générales d’exécution des dessins techniques (2D et 3D) applicable à tous les types de dessins, y compris l’architecture, le bâtiment, la construction navale et le génie civil. Elle s’applique aussi bien aux dessins réalisés manuellement qu’à ceux réalisés par ordinateur.boutique.afnor+1

Normes Complémentaires Essentielles

NF P 02-005 (Juin 1986) — Dessins d’architecture, de bâtiment et de génie civil – Cotation. Cette norme spécifie les règles de cotation, élément crucial de la communication dimensionnelle sur les plans. Elle définit comment indiquer les cotes extérieures, intérieures et d’implantation.gouv

NF P 02-006 (Juin 1986) — Dessins d’architecture, de bâtiment et de génie civil – Formats et pliage. Cette norme définit les formats normalisés des feuilles de dessin et leur pliage.gouv

NF EN ISO 5457 — Documentation technique de produits — Formats et présentation des éléments graphiques des feuilles de dessin. Cette norme spécifie les formats préférentionnels basés sur la série A, ISO 216 (A0, A1, A2, A3, A4) et leur présentation. Les formats A correspondent aux standards internationaux.boutique.afnor+1

NF EN ISO 9431 (Octobre 1999) — Dessins de construction — Zones réservées au dessin et au texte, et cartouches d’inscription sur les feuilles de dessin. Cette norme prescrit les exigences concernant la présentation, la disposition et le contenu du cartouche d’inscription et des zones d’information sur les dessins.scribd+1

Normes de Représentation Graphique

NF EN ISO 128-23 (1999) — Traits utilisés dans la documentation de construction et de génie civil. Cette norme spécifie les types de traits (traits fins, forts, extra-forts) et leur application dans les dessins de construction. Elle définit les largeurs de traits selon les rapports 1:2:4.standards.iteh

NF EN ISO 128-3 — Principes généraux de représentation des vues, des sections et des coupes. Cette norme établit les principes pour représenter les vues, coupes et sections applicables aux dessins techniques, y compris l’architecture.boutique.afnor

NF EN ISO 8560 (Octobre 1999) — Dessins techniques — Dessins de construction — Représentation des dimensions, lignes et quadrillages modulaires. Cette norme définit la représentation des dimensions et des lignes modulaires sur les dessins.gouv

Normes de Structuration CAO

ISO 13567 — Organisation et dénomination des couches pour la CAO. Cette norme internationale est fondamentale si vous travaillez en CAO. Elle définit un système structuré pour organiser les couches (ou « layers ») dans les fichiers CAO. Elle spécifie comment nommer et structurer les couches pour faciliter la collaboration entre utilisateurs et logiciels différents. Cela sera particulièrement utile pour harmoniser la pratique de vos prestataires fantaisistes s3dengineering

Normes de Désignation et Identification

NF EN ISO 4157-1, 2 et 3 (Mai 1999) — Dessins de bâtiment — Systèmes de désignation. Ces trois parties définissent les systèmes pour désigner les bâtiments, les parties de bâtiments, les noms et numéros de pièces, ainsi que les identificateurs de pièces.gouv

NF EN ISO 4172 (Février 1997) — Dessins techniques — Dessins d’assemblage des structures préfabriquées.gouv

NF EN ISO 7519 (Février 1997) — Dessins techniques — Principes généraux de présentation pour des dessins d’ensemble et d’assemblage.gouv

Normes pour les Symboles et Éléments de Construction

NF EN ISO 3766 (Décembre 2004) — Représentation simplifiée des armatures en béton.gouv

NF EN ISO 7518 (Octobre 1999) — Représentation simplifiée de démolition et de reconstruction.gouv

NF EN ISO 6284 (Octobre 1999) — Indication des écarts limites en génie civil.gouv

Où Obtenir Ces Normes

AFNOR Éditions — Distributeur officiel des normes en France, propose une collection de plus de 100 000 normes françaises, européennes et internationales. Vous pouvez les acheter à l’unité au format PDF, HTML ou papier. La boutique en ligne se trouve à l’adresse : boutique.afnor.org boutique.afnor+1

Les normes peuvent être achetées individuellement selon vos besoins, ou vous pouvez opter pour un abonnement multiaccès, particulièrement intéressant si vous devez vous y référer régulièrement. AFNOR propose également la version « Redlines+ » qui compare deux versions d’une même norme entre elles, pratique pour identifier les évolutions.

Alternatives internationales : Si vous recherchez les versions ISO internationales, vous pouvez consulter les sites comme standards.iteh.ai ou contacter directement l’ISO (Organisation internationale de normalisation).

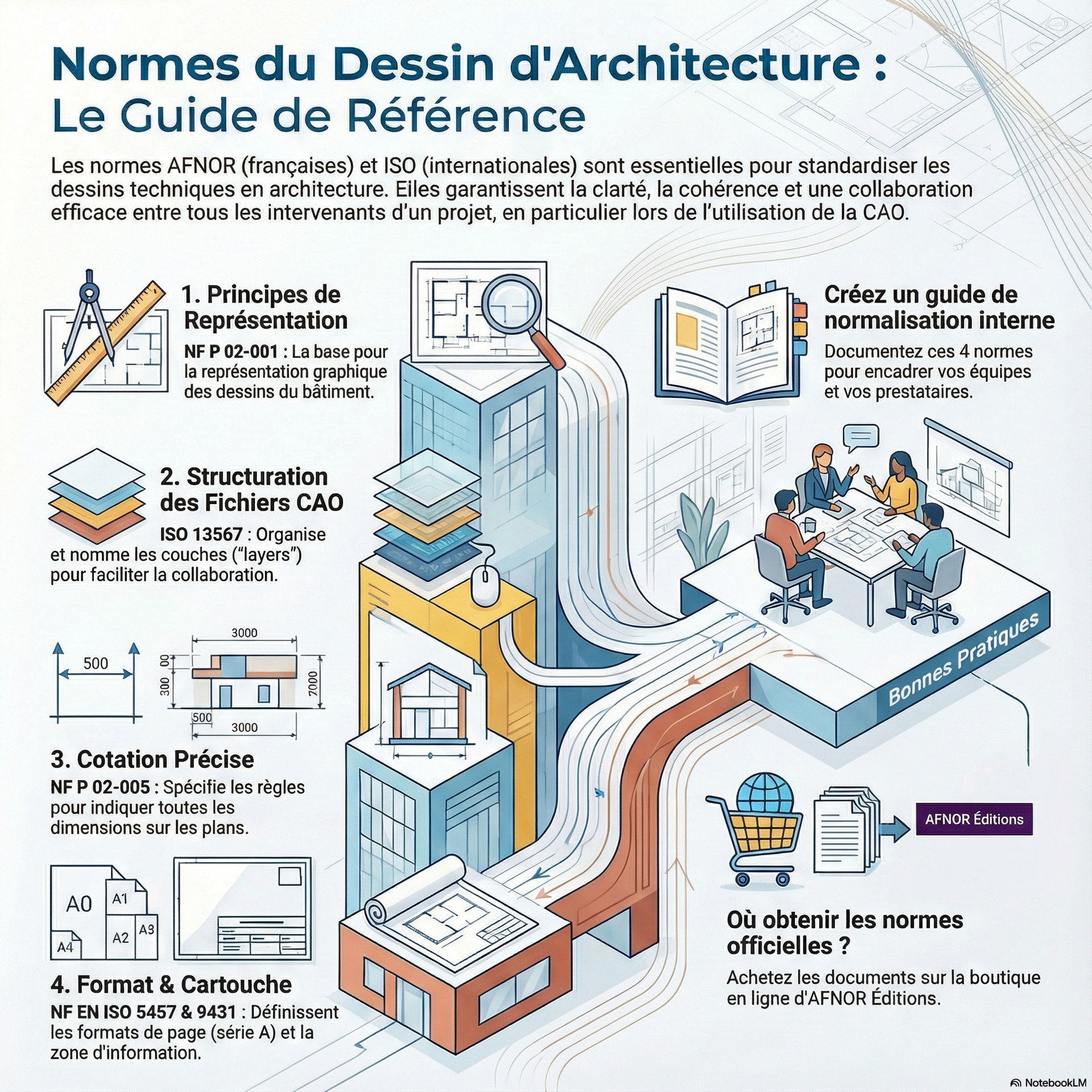

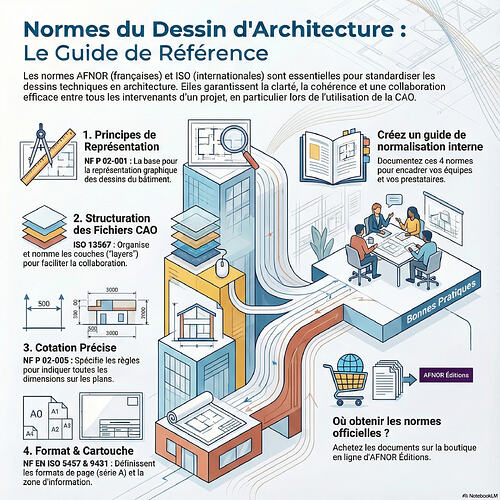

Recommandation pour vos Prestataires

Pour encadrer vos prestataires, je vous recommande de mettre en place un guide de normalisation interne qui référence spécifiquement :

La norme NF P 02-001 pour les principes généraux de représentation
La norme ISO 13567 pour la structuration des fichiers CAO et des couches
La norme NF P 02-005 pour la cotation
Les exigences de format et cartouche selon NF EN ISO 5457 et NF EN ISO 9431

Cet ensemble normatif clairement documenté servira de référence incontournable pour vos collaborateurs, limitant ainsi les dérives de présentation et assurant une cohérence graphique et informationnelle dans vos projans vos projets.

_Steven · Novembre 13, 2025, 5:21

Un ouvrage très utile aussi, l’aide-mémoire TECHNOR. Bien que l’édition date de 1976, elle est toujours d’actualité.

J’ai en ma possession le 1 et le 2, en physique, pas en pdf, je jette un œil de temps en temps pour me remémorer ou vérifier certaines choses.

Patrick · Novembre 13, 2025, 5:51

Merci @_Steven , vu l’intérêt de l’ouvrage que tu mentionnes, j’en ai fait un post séparé en intégrant le PDF en fichier à télécharger directement, car on a appris à se méfier des sites qui disparaissent de l’internet.
